Díry je možné vytvářet i bez předem vytvořeného náčrtu. V další části se seznámíte s alternativními metodami umísťování děr.
-
Spusťte příkaz Díra. - V rozbalovací nabídce Umístění vyberte položku Soustředné.

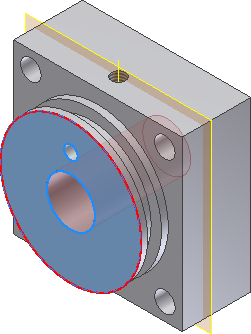

- Nyní je povolena možnost výběru Rovina. Chcete-li definovat rovinu, vyberte přední plochu válcového tvaru.
- Nyní je povolena možnost výběru Soustředná reference. Vyberte k umístění díry ve středu kruhové plochy hranu válce.
- Nastavte průměr na hodnotu 14 mm.
- Možnost Ukončení nastavte na hodnotu Skrze vše.
- Kliknutím na tlačítko OK vytvoříte průchozí díru.
- Přejděte na pás karet a klikněte postupně na tyto položky:
karta Pohled
panel Viditelnost
Viditelnost objektu
Poté zrušte zaškrtnutí políčka Všechny pracovní prvky v rozbalovací nabídce a změňte nastavení zobrazení pracovní roviny a pracovní osy na hodnotu Vypnuto. - Uložte soubor.
