Nyní je potřeba zaoblit hrany na průsečíku západky a tělesa krytu baterie. K tomu lze použít příkaz Předpis zaoblení.
- Klikněte na příkaz Předpis zaoblení.
- U položky Zdroj vyberte Prvek.
- Vyberte prvek Západky.
- U položky Poloměr zadejte hodnotu 0,2 mm.
- U položky Pravidlo vyberte možnost Proti součásti.

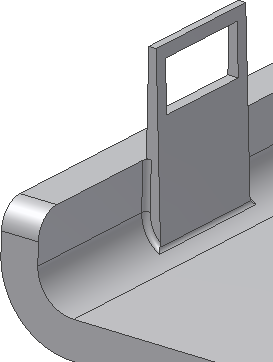

Zaoblení kolem horních hran (červené šipky) není nutné. Hrany jsou zahrnuty, protože sdílejí zakřivenou plochu západky, která je shodná se zakřivenou plochou tělesa baterie. Označují se jako „sloučené plochy“. Takovéto sloučené plochy (a všechny hrany, které sdílejí) lze vynechat, jestliže provedete následující úkony:
- Kliknutím na tlačítko Další dialog rozbalte.
- Zaškrtnutím příslušného políčka povolte možnost Odstranit sloučené plochy.
- Kliknutím na tlačítko OK dokončete vytváření předpisu zaoblení. Obě oříznutí jsou zaoblené, protože obě patří ke stejnému prvku.
- Uložte soubor.
