Styly šrafování

Vzory šrafování se používají v pohledech řezů a k vyplnění profilů na náčrtech. Většina norem určuje použití jednoho šrafovacího vzoru a úhel vzoru se na jednotlivých součástech v pohledech částečného řezu modelu automaticky mění. Některé společnosti používají různé vzory šrafování pro různé materiály, aby usnadnily jejich rozlišení. V tomto cvičení se naučíte mapovat šrafovací vzory na materiály, importovat uživatelský šrafovací vzor a přepsat vzhled šrafovacího vzoru.

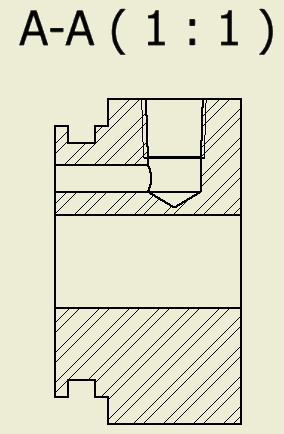

1. Přibližte pohled A-A. Protože je to pohled na jednu součást, všechny profily mají stejný vzor šrafování.
2. Na kartě Správa klikněte na skupinu Styly a normy a položku Editor stylů.
3. Rozbalte uzel Norma a vyberte položku Upravená norma (ISO).
4. Otevřete kartu Výchozí nastavení šrafovacího vzoru materiálu.

   Výchozí vzor šrafování je nastaven na ANSI 31 a nejsou uvedeny žádné materiály.

5. V části Import materiálů klikněte na položku Z knihovny. Všechny materiály budou importovány z knihovny materiálů a mapovány na výchozí šrafovací vzor.
   Poznámka: Pokud se materiály nezobrazí, ujistěte se, zda je knihovna materiálů dostupná.
6. Posuňte se dolů na položky Ocel, Měkká a klikněte na vzor šrafování. Potom rozbalte seznam Šrafovací vzory. Tento seznam zahrnuje vzor ANSI 31, několik šrafovacích vzorů ISO a jiné...
7. Kliknutím na položku Jiné... zobrazte dialog Zvolit vzor šrafování. Zaškrtněte políčko u vzoru ANSI 32 a klikněte na tlačítko OK.

   Nyní budete mít ve výkresu k dispozici šrafovací vzor ANSI 32.

8. Chcete-li šrafovací vzor ANSI 32 nastavit jako výchozí šrafovací vzor materiálu ocel měkká, vyberte ze seznamu Šrafovací vzory položku ANSI 32. Klikněte na tlačítko Uložit a na tlačítko Hotovo.

   Když provedete mapování vzorů šrafování na materiály, nové pohledy řezů tyto vzory automaticky používají. U existujících pohledů je šrafovací vzory nutné aktualizovat ručně.

9. Chcete-li aktualizovat šrafovací vzor v pohledu řezu, klikněte na vzor pravým tlačítkem myši a vyberte položky Vzor a Podle materiálu.

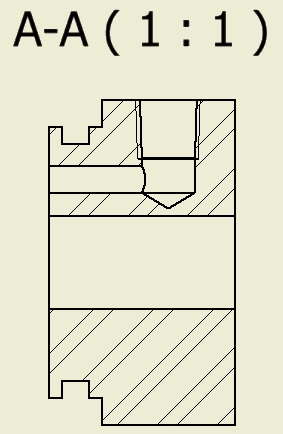

   Dílčí pohled se aktualizuje na používání vzoru šrafování ANSI 32, jak je znázorněno na následujícím obrázku.



   Rozteč vzoru šrafování je příliš malá pro tento řez součásti.

10. Klikněte pravým tlačítkem myši na vzor a zvolte Upravit... .

    Změňte položku Měřítko na 2 a klikněte na tlačítko OK.

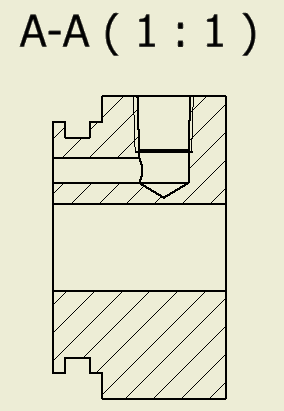

    Vzor šrafování se aktualizuje, jak je znázorněno na následujícím obrázku.

11.
