- Chcete-li ověřit chyby v trase Route01, klikněte pravým tlačítkem na trasu v Prohlížeči modelu a vyberte možnost Zobrazit porušení.
- Chcete-li identifikovat část trasy s chybou, klikněte na dialog Zobrazit porušení a prohledněte si chybu v grafickém okně.

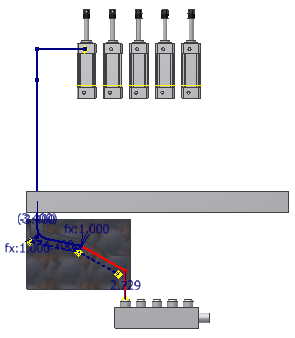

Neplatný úhel je zvýrazněn mezi dvěma segmenty na obrázku níže.
- Kliknutím na tlačítko OK uzavřete dialog Zobrazit porušení.
-
Přejděte na pás karet a klikněte na kartu
kartu Trasa
panel Vytvořit
Ohyby
. - Do dialogu Ohyb zadejte hodnotu 0,5 palce. Poté vyberte dva segmenty, které tvoří vadný úhel.
Vytvoří se ohyb s hodnotou poloměru 0,5 palce. Ikona chyby v Prohlížeči modelu zmizí.
- Uzavřete dialog Ohyb.
- Chcete-li ukončit trasy, klikněte pravým tlačítkem a vyberte možnost Dokončit úpravy.
