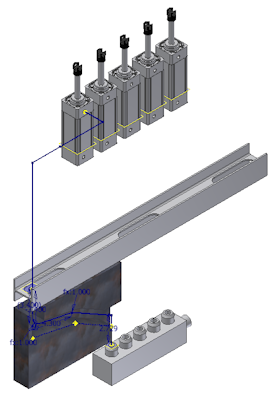

Spojení samostatných bodů trasy vazbou totožnosti

1. Přejděte na pás karet a klikněte na kartu kartu Trasa panel Vazba Totožná .

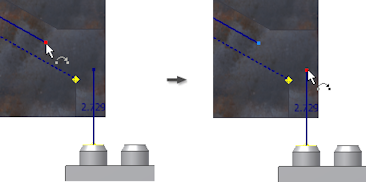

2. Vyberte dva samostatné body trasy podle obrázku níže.

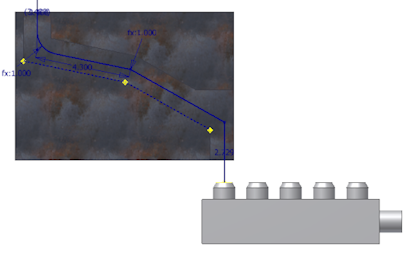

   Samostatné náčrty vytvoří uzavřenou trasu.


3. Klikněte pravým tlačítkem v grafickém okně a vyberte položku Hotovo.

4. Vedle trasy se zobrazí ikona chyby.


   Umístěním vazby totožnosti vznikne mezi dvěma segmenty nepovolený úhel (ani 90, 45 ani složený 135°), takže v trase je chyba. V následujícím cvičení vytvoříte ohyby, kterými se porušení opraví.
