Obsazení trasy

1. Přejděte na pás karet a klikněte na kartu kartu Vedení potrubí panel Trasa Naplnit trasu .

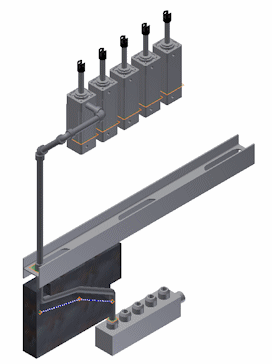

   Trasa je vyvolána pomocí vybraného stylu. Vždy po obsazení trasy jsou všechny segmenty a tvarovky přidány do složky asociovaného vedení.


2. Chcete-li upravit aktuální styl trubky a potrubí, dvakrát klikněte na Trasu01 v Prohlížeči modelu.
3. Přejděte na pás karet a klikněte na kartu Trasa panel Správa Styly trubek a potrubí . Zobrazí se dialog styly trubky a potrubí.
4. V prohlížeči stylů klikněte pravým tlačítkem na položku ASTM A53/A53M-ASME B16.11 - styl Svařované ocelové potrubí a klikněte na tlačítko Upravit.
5. Vyberte ze seznamu průměrů hodnotu 1/4 palce a klikněte na tlačítko Uložit.
6. Stiskem tlačítka Zavřít uzavřete dialog.

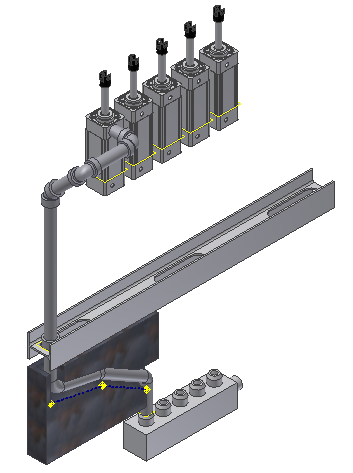

7. Klikněte pravým tlačítkem a vyberte položku Dokončit úpravu k vyvolání trasy pomocí stylu úpravy.
