Změna horního povrchu objektu pomocí příkazu Nahradit plochu

V této části použijete příkaz Nahradit plochu ke změně horního povrchu objektu, aby odpovídal nově vytvořenému povrchu.

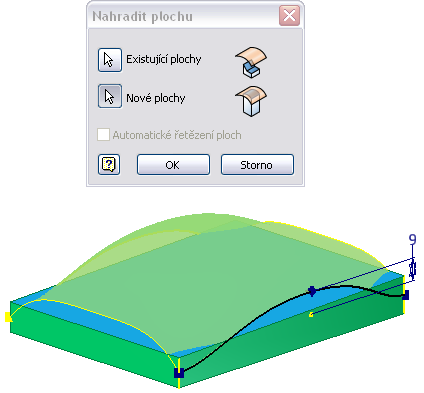

1. Na kartě 3D Model na panelu Povrchy zobrazte kliknutím na šipku rozevíracího seznamu všechny dostupné příkazy.
2. Vyberte příkaz Nahradit plochu.

3. Vyberte možnost Existující plochy a potom vyberte horní rovinnou plochu. Změňte výběr na Nové plochy a vyberte šablonovaný povrch, který bude tvořit novou plochu.

4. Kliknutím na tlačítko OK nahradíte rovinnou plochu šablonovaným povrchem.
5. Vyberte v prohlížeči, šablonovaný povrch a potom vypněte v místní nabídce viditelnost.

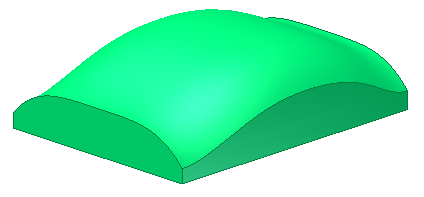

   Horní povrch součásti nyní odpovídá tvaru vytvořeného povrchu.

6. Spusťte příkaz Skořepina.
7. Určete tloušťku 2 mm. Neodstraňujte žádné plochy. Použijte výchozí možnost skořepiny Uvnitř.
8. Kliknutím na tlačítko OK tuto operaci dokončete.
9. Uložte soubor.
