Pomocí příkazu Rozdělit můžete rozdělit plochy součástí tak, abyste mohli přidat zešikmení nebo oříznutí součásti a odstranit jednu ze zbývajících stran nebo rozdělit součást na dvě objemová tělesa. Rovněž můžete pomocí příkazu Rozdělit provést rozdělení plochy na objemových nebo plošných tělesech a rozdělení součásti na objemových tělesech.

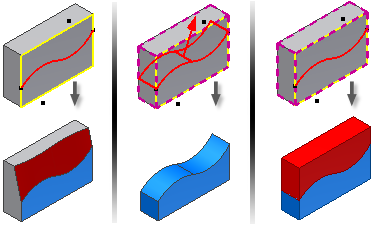

Rozdělí plochy součásti, ořízne celou součást a odstraní jednu nebo zbývající strany nebo rozdělí objemové těleso na dvě. Metoda Rozdělení plochy umožňuje aplikovat zešikmení na obou stranách rozdělení. Také umožňuje výběr 3D křivek k rozdělení ploch.
Kterou geometrii lze použít jako čáru přerušení?
Pomocí pracovní roviny nebo náčrtu dělicí čáry na pracovní rovině nebo ploše součásti můžete rozdělit součást. Načrtnutá dělicí čára může obsahovat čáry, oblouky a spline. Povrchové těleso se často používá jako dělící nástroju příkazu Rozdělit těleso.
Mohou mít rozdělené plochy různé úhly zešikmení?
V jedné nebo několika operacích můžete rozdělit všechny plochy, a potom pomocí příkazu Zešikmení plochy aplikovat každé ploše úhly zešikmení.
