Vytvoření trasy hadice

1. Dvakrát klikněte v Prohlížeči modelu na položku Vedení trubky a potrubí.
2. Přejděte na pás karet a klikněte na kartu Trubky a potrubí panel Vedení Vytvořit vedení potrubí .
3. V dialogu Vytvořit vedení zadejte AirSystem2 jako název souboru vedení. Přijměte ostatní výchozí nastavení a klikněte na tlačítko OK.

   Vlastní vedení AirSystem2:1 se přidá a aktivuje v prohlížeči. Na pásu karet se zobrazí vedení potrubí.

4. Na kartě Vedení potrubí, na panelu Správa, vyberte ze seznamu aktivních stylů položku Hydraulická hadice – vnitřní závit – otočná .
5. Přejděte na pás karet a klikněte na kartu Vedení potrubí panel Trasa Nová trasa .
6. V dialogu Vytvořit novou trasu akceptujte výchozí název a umístění souboru trasy a klikněte na tlačítko OK.

   Trasa potrubí je přidána do aktivního vedení a aktivována. Na pásu karet se zobrazí karta Trasa.

7. Na pásu karet klikněte na kartu Trasa panel Vytvořit Trasa .

   Počáteční tvarovka určená stylem hadice je připojena ke kurzoru a připravena k umístění.


8. Přesuňte kurzor na kruhovou hranu, jak je zobrazeno na následujícím obrázku. Poté klikněte na nastavení počáteční tvarovky.
   Poznámka: Směrová osa na součásti musí ukazovat ve směru trasy.

9. Zobrazí se koncová tvarovka a bude připojena ke kurzoru. Počáteční i koncová tvarovka odkazuje na stejnou součást v tomto stylu.
10. Přesuňte kurzor na kruhový otvor na součásti ventilu.

    Pokud není orientace tvarovky správná, klikněte pravým tlačítkem a vyberte Další připojení.

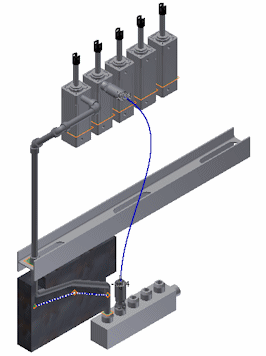

11. Kliknutím umístěte koncovou tvarovku. Zobrazí se čára trasy.
