Další vztah, který je nutné vytvořit, je mezi komponentou válečku zdvihátka vačky a komponentou vačky. Váleček zdvihátka se musí dotýkat vačky.
Zachování stupňů volnosti
Váleček zdvihátka je symetrická součást a dynamická simulace se ve výchozím nastavení pokouší pohyb symetrických součástí omezit. Proč? Pomůže příklad.
Představte si sestavu kola. Na disku kola je upevněn plášť. Tato sestava je připevněna k vozidlu pomocí matic vozového kola. Funkcí matice vozového kola nebude pro účely simulace rotace kolem vlastní osy, ale vytvoření vazby mezi sestavou a vozidlem. Protože je matice vozového kola symetrická komponenta, dojde k automatickému odebrání rotačního stupně volnosti. Tím se model pro účely simulace zjednoduší. Chcete-li matici vozového kola ponechat rotační stupeň volnosti, můžete k tomu použít příkaz Zachovat stupeň volnosti. Tento postup platí i obráceně. To znamená, že lze omezit stupeň volnosti komponenty pomocí možnosti Ignorovat stupeň volnosti.
Chcete-li se ujistit, že se váleček zdvihátka dotýká vačky a přitom zachovává svůj stupeň volnosti, postupujte následujícím způsobem:
- Rozbalte ve složce Pohyblivé skupiny skupinu Svařené. V této skupině jsou dvě komponenty.
- Klikněte pravým tlačítkem myši na komponentu válečku zdvihátka (Follower Roller) a vyberte položku Zachovat stupeň volnosti.
Charakteristiky pohybu zdvihátka budou zachovány. Nyní potřebujeme zajistit dotyk válečku a vačky.
- Kliknutím na příkaz Vložit spoj zobrazíte dialog. V seznamu vyberte položku 2D dotyk.
- Vyberte hranu profilu vačky.
- Vyberte profil náčrtu zobrazený na komponentě válečku. Jak je patrné, geometrii náčrtu můžete použít jako součást simulace.
- Klikněte na tlačítko OK.
- Táhněte zdvihátko, dokud se nedotkne vačky. Bude se vačky dotýkat, ale nevnikne do ní. 2D dotyk vytvořil mechanický vztah mezi dvěma komponentami.
Než postoupíme dále, upravíme vlastnosti 2D dotyku a zobrazíme vektor síly.

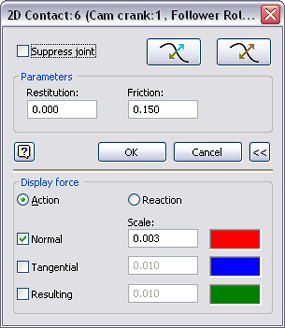

- V prohlížeči klikněte pravým tlačítkem myši na 2D dotykový spoj a vyberte položku Vlastnosti.
- Pro položku Reprodukce nastavte hodnotu 0,0 a pro položku Tření nastavte 0,15.
- Rozbalte dialog
a přejděte do jeho dolní části. Zaškrtněte políčko Kolmá a položku Měřítko nastavte na hodnotu 0,003. - Klikněte na tlačítko OK.
