Vytvoří západky pomocí bodů 2D náčrtů nebo 3D pracovních bodů a prvků směru.
Přístup
Pás karet:
karta 3D Model
panel Plastická součást
položka Háčkový spoj
| Specifikace stylu | ||
 |
styl Konzola háku západky |
 |
 |
styl Konzola očka západky |
 |
Karta Tvar
Společné pro oba styly. Určuje umístění háčkového spoje.
| Umístění | ||
 |
Objemové těleso určuje cílové těleso prvku západky. | |
| Umístění Od náčrtu vyžaduje body na náčrtové rovině (středy). | ||
 |
Směr obrácení nosníku nebo oříznutí obrací směr (který ve výchozím nastavení odpovídá normále náčrtové roviny). | |
 |
Středy určuje umístění středu. Body vytvořené pomocí přepínače Středový bod jsou automaticky vybrány. | |
 |
Směr háku umožňuje výběr ze čtyř šipek v 90 stupňových intervalech . | |
| Pro umístění V bodě jsou vyžadovány 3D pracovní body nebo body náčrtu (středy) a dva směry. | ||
|
|
Směr obrácení nosníku nebo oříznutí definuje směr. | |
|
|
Směr nosníku převrací směr na opačnou stranu, než je vektor definovaný výběrem směru. | |
|
|
Výběr směru háku/zachycení určuje směr háku/zachycení, když je určeno umístění V bodě. | |
|
|
|
Směr háku umožňuje výběr ze čtyř šipek v 90 stupňových intervalech . |
Zaškrtávací políčko Prodloužit určuje, zda bude nosník prodloužen nebo zastaven:
 |
|
 |
|
Karta Nosník (Konzola háčku)
Určuje parametry nosníku západky.
 |
Tloušťka nosníku u stěny |
 |
Délka nosníku |
 |
Tloušťka nosníku u háku |
 |
Šířka nosníku u stěny |
 |
Šířka nosníku u háku |
karta Hák (Konzola háčku)
 |
Délka špičky háku |
 |
Hloubka vybrání háku |
 |
Délka háku |
 |
Úhel plochy ukotvení háku |
 |
Úhel plochy vložení háku |
Karta Oříznutí (Konzola očka)
 |
Délka oříznutí |
 |
Šířka oříznutí |
 |
Tloušťka nosníku u stěny |
 |
Tloušťka nosníku nahoře |
Karta Zachycení (Konzola očka)
 |

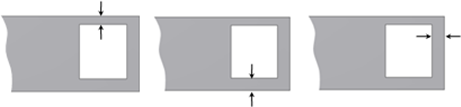

Šířka zachycení na stranách a vrcholu |
 |
Počáteční délka zachycení |
