Nástroj Výchozí plechy slouží k použití různých stylů na aktivní plechovou součást. Změny jsou k dané součásti místní.
- Přejděte na pás karet a klikněte na
kartu Plech
panel Nastavení
možnost Výchozí plechy
, nebo klikněte pravým tlačítkem a vyberte ve směrové nabídce položku Výchozí plechy. Vzhledem k tomu, že jste vytvořené styly uložili do knihovny stylů, bude je možné použít v této součásti.

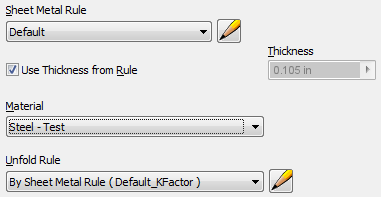

- Z rozbalovací nabídky Pravidlo plechu vyberte položku Test stylu Pravidlo plechu.
- Ujistěte se, že byla vybrána možnost Použít tloušťku z pravidla.
Vstupní pole Tloušťka je zakázáno a bude v něm zobrazena hodnota tloušťky určená pro položku Test stylu Pravidlo plechu.
- Z rozevírací nabídky Materiál vyberte položku Ocel – test.
- Klikněte na tlačítko Použít. Aplikace použije styly na danou součást.
- Za účelem potvrzení je možné použít příkazy na kartě Nástroje, panel Měřit a spustit několik kontrol.

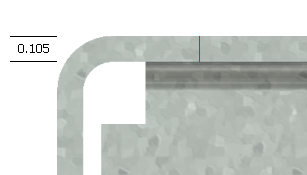

- Tloušťka plechu je 0,105 palců, jak bylo určeno v položce Test stylu Pravidlo plechu.
-
Poloměr ohybu je 0,121 palců podle specifikace stylu Tloušťka * 1,15 (0,105 * 1,15).
- Kromě toho je roh podle položky Test stylu Pravidlo plechu pravoúhlý.
- Tloušťka plechu je 0,105 palců, jak bylo určeno v položce Test stylu Pravidlo plechu.
