V této části výukového programu vytvoříte jednoduchou geometrii plechu a poté na tuto součást použijete styly.
- Klikněte na ikonu Nový
, která je umístěna v horní části okna aplikace. Dejte pozor, abyste kliknuli na samotnou ikonu, a ne na rozevírací nabídku u ikony. - V dialogu Nový soubor klikněte na kartu Palcové a dvakrát klikněte na šablonu Sheet Metal (in).ipt

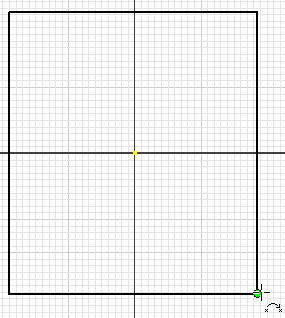

. - Načrtněte obdélník o ploše asi 10 čtverečních palců. Přesnost rozměrů a tvaru není důležitá.
- Chcete-li dokončit náčrt, klikněte na pásu karet na položku Dokončit náčrt nebo klikněte pravým tlačítkem a ve směrové nabídce vyberte příkaz Dokončit 2D náčrt.
- Klikněte na
kartu Plech
panel Vytvořit
Plocha
. Případně klikněte pravým tlačítkem a ve směrové nabídce vyberte položku Plocha. - Přijměte výchozí nastavení dialogu a poté klikněte na tlačítko OK.
V dalším kroku přidejte dvě příruby.
- Na pásu karet nebo ve směrové nabídce klikněte na položku Obruba.
. - Vyberte dvě sousedící hrany.
- Klikněte na tlačítko OK.
Výchozí šablona používá výchozí styly plechu. V dalších krocích můžete použít nové styly na součást pomocí nástroje Výchozí plechy.
Tip: Používáte-li běžně určitou sadu stylů, vytvořte šablonu plechové součásti, která bude ve výchozím nastavení tyto styly používat.
