Přidejte druhou sestavu svazku a přidejte kabelové dráty. V oddělené kresbě formovací desky můžete dokumentovat svazky kabelů.
- Na pásu karet klikněte na
kartu Prostředí
panel Začátek
Kabely a svazky
. - Zadejte jako název Harness Assembly2.iam a příjměte výchozí umístění souboru.
- Přidejte následující označení odkazu ke konektorům. V prohlížeči klikněte pravým tlačítkem a vyberte vlastnosti svazku k nastavení RefNav.
U součásti 360575:1 přidejte RefDes U7.
U součásti 360575:2 přidejte RefDes U8.
-
Na pásu karet klikněte na
kartu Kabely a svazky
panel Vytvořit
Vytvořit kabel
. - V dialogu Vytvořit kabel potvrďte výchozí ID kabelu (Kabel1).
Při výchozím nastavení se ID kabelu skládá ze slova Kabel a pořadového čísla začínajícího 1.
- Ze seznamu kabelů vyberte kabel, který chcete vložit. Vyberte zobrazenou kategorii a název kabelu.
Kategorie: Belden
Název: 8441

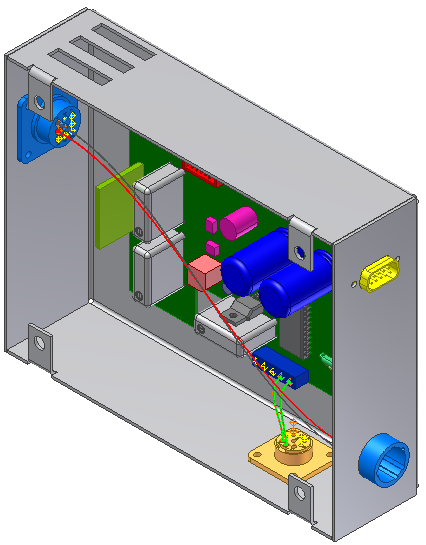

Tento kabel obsahuje dva dráty k připojení v sestavě.
- Ověřte, že jsou první kabelový drát a tlačítko Připínáček 1 vybrané.
- Otočte pohled tak, aby byly svorky 36575:2 viditelné. Vyberte U8 Kolík1.
Při připojení jsou k drátům kabelu automaticky přiřazena ID drátu. Při výchozím nastavení se ID drátu skládá z ID kabelu a ID vodiče.
- Druhý konec drátu kabelu připojte k součásti 36575:1. Když se zobrazí popisek nástroje U7 Kolík 1, klikněte na pracovní bod. Stav kabelového drátu v seznamu se změní na připojený. Systém automaticky pokročí k dalšímu kabelovému drátu.
- Připojte druhý kabelový drát z U8 Připínáček 2 na součásti 36575:2 na U7 Připínáčku 2 na součásti 36575:1.
- klikněte na tlačítko OK.
- V prohlížeči rozbalte sestavu svazku a složku Cables a zobrazte přidaný kabel a dráty kabelu v hierarchii.
Názvy drátů kabelu skládají z ID kabelu a ID vodiče v závorkách.
