Řezy

Při tvorbě řezu kreslíte čáru, která určuje, kde se má řez provést. Řez může být také vytvořen zadáním čáry v náčrtu výkresu, která je asociována s nadřazeným pohledem.

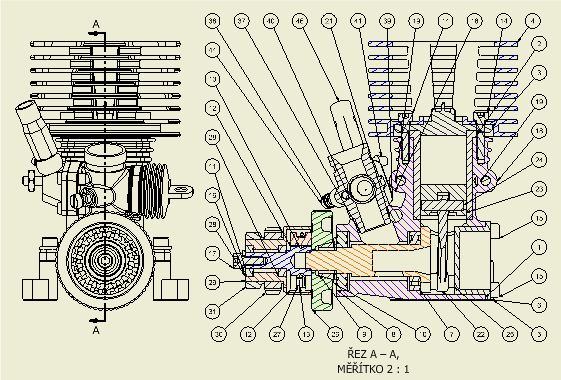

V následujícím obrázku byl pohled řezu použit pro vystavení komponent k označení.

Čára řezu pohledu ví, které typy pohledů lze pomocí ní promítnout. Podle toho, jak ji vytvoříte, může čára promítnutí definovat typ řezu nebo hranici částečného pohledu.

Délka čáry řezu definuje meze řezu. Čára řezu, která pohledem modelu prochází pouze částečně, se stane částečným řezem.

Jestliže nakreslíte čáru řezu pohledu mimo nadřazený pohled, budete tím definovat rovinu, od které se promítne pomocný pohled.

Poznámka:

• V pohledu sestavy lze komponenty z řezu vyloučit. V prohlížeči klikněte pravým tlačítkem na komponentu, kterou chcete vyloučit a potom vyberte Žádný.
• Při tvorbě podřazeného (závislého) pohledu se atributy řezu nadřazeného pohledu zkopírují do podřazeného pohledu, ale nebudou asociativní. Změna atributů řezu v nadřazené úrovni neovlivní podřazenou úroveň. Nastavení můžete provést bez ovlivnění atributů nadřazeného pohledu.
• Nastavení řezu a viditelnosti se zkopírují do promítnutých pohledů. Všechny pohledy umožňují nezávislé řízení nastavení řezu a viditelnosti. Změny nastavení ovlivní pouze pohled, kde byly provedeny změny v obsahu.
• Nastavení řezu a viditelnosti pohledu ovlivní výsledky operace částečného řezu.
• V řezech založených na prezentacích jsou zobrazeny trajektorie. Můžete vypnout nebo zapnout viditelnost jedné nebo více trajektorií.
• Jestliže jste použili odvozené nebo explicitní vazby pro umístění čáry řezu pohledu, je nutné úpravou náčrtu odstranit vazby dříve, než budete přetahovat zakótované body nebo úsečkové segmenty.

Čáry řezu pohledu

Když nakreslíte čáru řezu pohledu, vazby ke konstrukčním prvkům a hranám jsou odvozeny při přesunutí kurzoru. Jestliže umístíte bod zatímco je zobrazena odvozená čára, vazby se umístí automaticky.

Až dokončíte čáru řezu pohledu, dostupné pohledy se při pohybu kurzoru zobrazí v náhledu. Po umístění pohledu může být pohled přesunován pouze v rámci omezení definovaných vazbami čáry řezu pohledu.

Tip: Když vyberete na kartě Výkresy v Možnostech aplikace Náhled řezu jako Neoříznutý, náhled řezu se zobrazí jako neoříznutý. Tato možnost ovládá zobrazení náhledu modelu a, když je zapnuta, zvyšuje výkon náhledů řezů.

Určení čar náčrtu výkresu pro čáry řezu pohledu

Když asociujete náčrt výkresu s pohledem, můžete použít jakoukoli čáru v rámci náčrtu, která prochází pohledem geometrie k určení řezu.

Zarovnání pohledu řezu

Pohled definovaný čárou řezu je obvykle zarovnán s nadřazeným pohledem. Lze ho přesunout v rámci vazeb zarovnání. Jestliže odstraníte zarovnání, pohled může být přesunován volně ve výkresu a čára promítnutí pohledu se šipkami a textovou popiskou je zobrazena v nadřazeném pohledu.

Šrafování řezů

Když vytvoříte řez, šrafovací vzory se použijí na řez automaticky. Aktuální styl šrafování definuje vzor, měřítko, posun a další atributy šrafování.

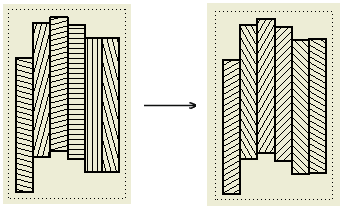

Provedete-li řez více součástmi v pohledu řezu, použije se na jednotlivá šrafování řezu určitý úhel šrafování. Výchozí úhly šrafování řezu jsou určeny v části Přednastavené hodnoty na kartě Obecné panelu Standardní styl. Konečné otočení šraf v řezu obsahuje také úhel otočení definovaný ve stylu šrafování. V případě potřeby můžete pomocí Editoru stylů a norem upravit výchozí hodnoty úhlu šrafování. Poznámka: Výchozí úhly rotace šraf platí pro vytváření řezů. Pokud se změní nastavení v normě, existující řezy si uchovají úhel rotace šraf jako přepsání objektu.

Změna výchozího šrafování v řezech:

• Upravte aktuální styl šrafování nebo vyberte jiný styl šrafování pro objekt Šrafování řezu ve výchozích stylech objektu.
• Změňte výchozí úhly šrafování řezu na kartě Obecné panelu Standardní styl. Úhly šrafování řezu definují otočení šraf v určitém řezu součástí.
• Načtěte šrafovací vzory z externího souboru PAT a nastavte je ve stylu šrafování.
• Namapujte materiály do šrafovacích vzorů na kartě Výchozí šrafovací vzor materiálu panelu Standardní styl.

Chcete-li upravit vlastnosti šraf v pohledu řezu, klikněte pravým tlačítkem na šrafu a vyberte možnost Upravit. Poté změňte atributy šrafování v dialogu Upravit šrafovací vzor. Všechny úpravy budou uchovány jako přepsání vlastnosti.

Chcete-li změnit styl šrafování ve šrafování řezu, vyberte jiný styl v okně seznamu Styl karty Poznámka na pásu karet. Vybraný styl šrafování se použije na objekt šrafování a všechna přepsání se zruší.

Vzor šrafování Dle materiálu

Můžete mapovat materiály do vzorů šrafování. Otevřete Editor stylů a norem, klikněte na aktivní standardní styl a přejděte na kartu Výchozí šrafovací vzor materiálu. Poté importujte materiály nebo manuálně vytvořte seznam materiálů a namapujte vzory šrafování do těchto materiálů.

Je-li materiál komponenty určen v mapě šrafovacích vzorů, bude při každém řezu komponenty použit šrafovací vzor Dle materiálu. Pro tuto komponentu je aktivní možnost Dle materiálu. Jinak se použije šrafovací vzor ze stylu šrafování přiřazeného objektu Šrafování řezu ve výchozím nastavení objektu. Pro tuto komponentu není aktivní možnost Dle materiálu.

Tip: Chcete-li šrafovací vzor Podle materiálu povolit pro starší výkresy, mapujte materiály do šrafovacích vzorů v Editoru stylů a norem. Následně vyberte možnost Podle materiálu pro všechny šrafovací vzory na výkrese buď v dialogu Upravit šrafovací vzor, nebo v místní nabídce Šrafování.

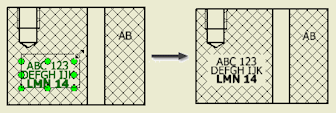

Oříznutí šrafování

Vybráním možnosti Oříznutí šrafování na kartě Výkres dialogu Nastavení dokumentu můžete přerušit šrafování kolem poznámek výkresu v pohledu řezu.

Poznámky:

• Chcete-li umožnit oříznutí kolem uživatelem definovaných značek, vyberte možnost Oříznutí značky pro jednotlivé výskyty značek.
• Oříznutí šrafování není možné pro dílčí základny a v izometrických pohledech.

Tip: Šrafování bude oříznuto na ohraničujícím kvádru textu poznámky. Pokud to bude vhodné, změňte velikost ohraničujícího kvádru, aby se změnily rozměry oříznuté oblasti.

Styly poznámek k pohledu řezu

Výchozí vzhled čáry řezu, šipek a styl textu popisku je určen v položce Styl poznámky pohledu. Chcete-li změnit výchozí nastavení, klikněte na kartu Správa panel Styly a normy Editor stylů a upravte existující styl zobrazení poznámek nebo vytvořte nový.

Chcete-li změnit výchozí vlastnosti popisku pohledu řezu, vyberte kartu Správa panel Styly a normy Editor stylů , vyberte možnost Styl normy a na panelu Styl normy otevřete kartu Předvolby zobrazení.

Úprava pohledů řezu

Když umístíte řez, můžete změnit definici pohledu nebo dokonce typ pohledu přetáhnutím prvků čáry řezu pohledu v grafickém okně.

• Chcete-li zkrátit nebo prodloužit úsečkový segment, přetáhněte bod.
• Chcete-li přesunout a zkrátit nebo prodloužit sousední úsečkové segmenty, přetáhněte daný úsečkový segment.
• Chcete-li změnit směr nebo délku šipek, přetáhněte je.
• Chcete-li změnit úhel úsečkového segmentu, přetáhněte bod.

Když změníte čáru řezu pohledu, závislé pohledy se aktualizují, aby se v nich odrazily nové definice pohledu.

Dědičnost řezu a částečného řezu

Isometrické promítnuté pohledy vytvořené pro pohledy řezů implicitně dědí i řez. Ortografické promítnuté a pomocné pohledy podporují dědičnost řezu, ale implicitně je tato funkce vypnuta.

Izometrické promítnuté pohledy vytvořené pro pohledy s částečným řezem dědí ve výchozím nastavení částečný řez. Ortografické promítnuté a pomocné pohledy nepodporují dědičnost operací částečného řezu.

Tip: Chcete-li dědičnost řezu nebo částečného řezu zapnout nebo vypnout, klikněte pravým tlačítkem na pohled a vyberte možnost Úpravy pohledu. V dialogu Výkresový pohled otevřete kartu Možnosti zobrazení a v části Přerušit dědičnost vyberte příslušné možnosti.

Operace plátu v pohledech řezu

Můžete vytvořit pohled řezu s několika odříznutými komponentami a několika komponentami v řezu v závislosti na nastavení atributů jejich prohlížeče.

Můžete přepsat nastavení komponenty prohlížeče a odříznout všechny součásti v pohledu podle geometrie čáry řezu. Komponenty nerozříznuté čárou řezu se nezúčastní operace plátu.
