Nová křivka

Vytvoří proměnnou z existujících výsledků, aritmetických a booleových operátorů a funkcí reálných čísel.

Přístup:

Na panelu nástrojů okna grafů klikněte na tlačítko Nová křivka . Nebo můžete kliknout pravým tlačítkem na cokoli v prohlížeči výstupní aplikace pro tvorbu grafů a zvolit položku Nová křivka.

Název	Udává název nové proměnné.
Výraz	Určuje novou proměnnou pomocí výrazu.

Výraz může obsahovat existující proměnné a libovolnou položku z následujících:

Aritmetické operátory	Jedná se o operátory +, -. * a /.
Funkce reálných čísel	Matematické funkce, které mají reálné argumenty a vrací reálná řešení. cos, sin, tg, arkuskosinus, arkussinus, arkustangens, cosh, sinh, tgh, abs (absolutní hodnota), exp, log, log10, sqr (druhá mocnina hodnoty), sqrt (druhá odmocnina), sign (-1, je-li hodnota < 0, +1, je-li hodnota = >0), sign0 (-1, je-li hodnota < 0, +1, je-li hodnota > 0, 0, je-li hodnota = 0). Poznámka: Trigonometrické funkce používají aktuální úhlové jednotky (stupně nebo radiány).
PI	Konstanta pí se píše velkými písmeny: PI

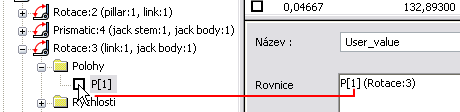

Příklad	10+cos(P[1] (Rotace: 1) - PI/6)+20*abs(P[3] (Sférický: 2)) kde P[1] (Rotace:1) je poloha 1. stupně volnosti spoje s názvem Rotace:1 P[3] (Sférický:2) je poloha 3. stupně volnosti spoje s názvem Sférický:2. Poznámka: Proměnnou můžete přidat kliknutím na pole vlevo od proměnné v prohlížeči dialogu Okno grafů.

Aplikace zkontroluje název a výraz v reálném čase, ale křivky vypočítá až po zastavení simulace . Po ověření názvu a výrazu software umístí novou proměnnou do složky User variables. Lze ji použít pro veškeré zpracování včetně vytváření nové křivky.
