Pomocí prvku Rozvin vyberte ohyby, které chcete narovnat. Není nutné narovnat celý model. Je možné přidat lineární pole děr. V tomto cvičení, kdy je model ve svém aktuálním stavu rozbalený, nejprve rozvinete další dva 90stupňové ohyby.

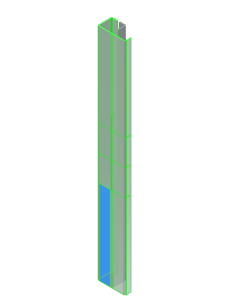

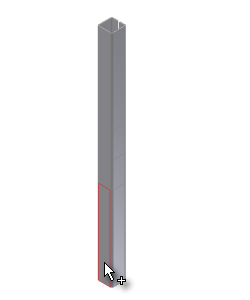

- Stejně jako u modelu rozbalení, který jste vytvořili, nejdříve určíte pevnou plochu. Klikněte na plochu zobrazenou na obrázku.
Jakmile vyberete zobrazenou plochu, zvýrazní se ohyby, které můžete vzhledem k této rovině rozvinout:

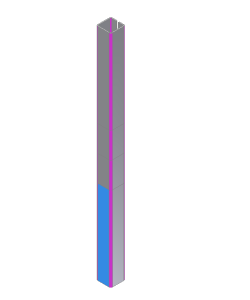

- Kliknutím vyberte ohyb tvořící 90stupňový roh, který je k vám nejblíže:
Jakmile ohyb vyberete, zobrazí se náhled součásti v rozloženém stavu.
Nyní dokončíte vytváření prvku Rozvin.
