Odstraňuje materiál ze vnitřku součásti vytvořením dutiny se stěnami zadané tloušťky. Vybrané plochy lze odstranit, aby vytvořily otvor skořepiny.
Přístup
Pás karet:
karta 3D model
panel Upravit
možnost Skořepina
Karta Skořepina
- Směr
-
Určuje hranice skořepiny vzhledem k ploše součásti.
- Uvnitř
-
Odsazuje stěnu skořepiny směrem ke vnitřku součásti. Vnější stěna původní části se stává vnější stěnou skořepiny.
- Vně
-
Odsazuje stěnu skořepiny směrem od povrchu součásti. Vnější stěna původní části se stává vnitřní stěnou skořepiny.
- Obě strany
-
Odsazuje stěnu skořepiny o stejnou vzdálenost uvnitř i vně. Přidá polovinu tloušťky skořepiny k tloušťce součásti.
- Odstranit plochy
-
Vybírá plochy součásti k odstranění a ponechává zbylé plochy jako stěny skořepiny.
Klikněte pro aktivaci součásti, potom vyberte plochy k odstranění. Chcete-li vrátit zpět původní tloušťku, stiskněte a držte klávesu Ctrl a vyberte plochu.
Vybrané plochy jsou odstraněny. Tloušťka je použita na zbývající plochy a vznikne skořepina. Jestliže nejsou vybrány žádné plochy k vyjmutí, je dutina skořepiny uzavřena uvnitř součásti.

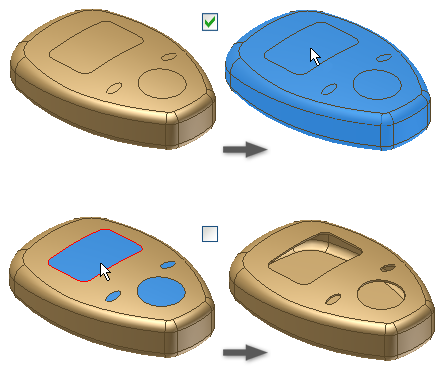

- Automatické řetězení ploch
-
Zapne nebo vypne automatický výběr násobných ploch plynulých tečen. Výchozí nastavení je Zapnuto. Zrušením zaškrtnutí políčka umožníte individuální výběr tečné plochy.
- Objemová tělesa
-
Slouží k výběru zúčastněných objemových těles v souboru součásti složené z více těles. Není k dispozici, pokud součást obsahuje pouze jedno těleso.
- Tloušťka
-
Určuje tloušťku, která bude aplikována rovnoměrně na stěny skořepiny. Povrchy součástí, které nejsou vybrány k odstranění, se změní na stěny skořepiny. Chcete-li použít hodnotu tloušťky v tabulce parametrů, zvýrazněte hodnotu v poli, klikněte pravým tlačítkem a použijte příkaz vyjmutí, kopírování, vložení nebo odstranění.
Karta Další
- Povolit aproximaci
-
Pokud neexistuje přesné řešení, umožní při výpočtu skořepiny odchylku od určené tloušťky. Přesné řešení vytvoří skořepinu, kde má každý bod původní plochy odpovídající bod na ploše skořepiny. Vzdálenost mezi těmito dvěma body se rovná určené tloušťce.
Zvolte, zda má být povolena aproximace, a pak klikněte na šipku pro výběr typu odchylky ze seznamu. Kliknutím na příslušný příkaz vyberte možnost výpočtu.
Průměrná odchylka je rozdělena rovnoměrně nad a pod určenou tloušťku.
Nikdy ne příliš tenká zachová minimální tloušťku. Odchylka nesmí překročit určený dolní limit tloušťky.
Nikdy ne příliš silná zachová maximální tloušťku. Odchylka nesmí překročit určený horní limit tloušťky.
- Optimalizované
-
Vypočte se podle tolerance umožňující minimální dobu výpočtu.
- Zadat toleranci
-
Vypočte se podle určené tolerance. Někdy může být doba výpočtu velmi dlouhá. Klikněte na příkaz a určete toleranci.
(Další)
Chcete-li přiřadit vybraným stěnám jedinečnou hodnotu tloušťky, můžete přenastavit výchozí tloušťku. Klikněte do řádku pro aktivaci a potom vyberte plochy.
- Klikněte na
-
Zobrazí počet vybraných ploch, na které byla použita nová hodnota.
- Tloušťka
-
Nastaví novou tloušťku pro vybrané plochy.
Smazání řádku nastaví stěny skořepiny na výchozí tloušťku.
