Skořepiny jsou parametrické konstrukční prvky pro součásti odlité do forem. Materiál zevnitř součásti se odstraní a uvnitř zůstane dutina. Změny rozměrů buď součásti nebo skořepiny automaticky změní velikost obou prvků.
Aplikace Autodesk Inventor implicitně poskytuje přesný prvek skořepiny. Pokud přesné řešení neexistuje a je povolena aproximace, pokusí se program o aproximaci.
Definování skořepin

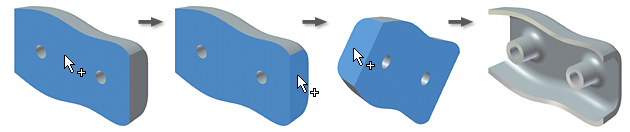

Chcete-li definovat skořepinu, určete jednu nebo více ploch součásti, které odeberete z jednoho nebo více těles, a zbylé plochy budou tvořit stěny skořepiny. Nastavte tloušťku stěny skořepiny a označte směr vzhledem k ploše aktuální součásti. Pokud nejsou zadány žádné plochy pro odstranění, vytvoří skořepina dutou součást.
Jednotná tloušťka stěny skořepiny
Určení jednotné tloušťky stěn je obvyklé, protože jednotná tloušťka stěn zamezuje pokroucení během výroby a ochlazování. V případě nutnosti však mohou mít stěny různou tloušťku.
Přesné řešení a aproximace
V přesném řešení má každý bod původní plochy odpovídající bod na odsazené ploše. Vzdálenost mezi těmito dvěma body se rovná určené tloušťce. Aproximace umožňuje aplikaci Autodesk Inventor odchýlit se při pokusu nalézt přijatelné řešení od určené vzdálenosti.
Uživatel určuje přesnost aproximace a situaci, ve které bude odchylka povolena. Mějte na paměti, že čím přesnější budete požadovat aproximaci, tím déle bude trvat, než se vypočítá. Aproximace se provádějí pouze tehdy, pokud přesné řešení neexistuje a lze najít řešení formou aproximace. Nejsou-li pro vás přibližná řešení přijatelná, můžete tuto možnost vypnout.
Pokaždé, když je použita aproximace, sdělí program toleranci odchylky a vyžaduje schválení tlačítkem OK.
Funkce obsažené ve skořepině
Z prvků přidaných na skořepinu nebudou vytvořeny skořepiny, protože nástroj skořepina odstraňuje materiál zevnitř celé součásti. Například pokud na stěnu skořepiny načrtnete a vysunete objemový konstrukční prvek, nebude z vysunutí utvořena skořepina.
Chcete-li si ověřit, zda jsou všechny prvky zahrnuty v prvku skořepiny, použijte jednu z následujících metod:
- Načrtněte všechny konstrukční prvky na součást předtím, než vytvoříte skořepinu.
- Pomocí prohlížeče změňte pořadí konstrukčních prvků. Přesuňte v hierarchii všechny načrtnuté konstrukční prvky nad skořepinu.
