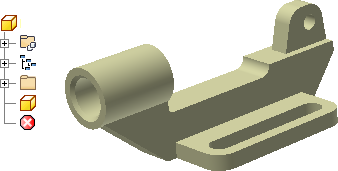

Základní tělesa jsou importované modely vytvořené v jiných systémech CAD. Otevřete základní těleso v aplikaci Autodesk Inventor jako základní prvek s pevnou velikostí (první v souboru). Na rozdíl od modelů aplikace Autodesk Inventor nelze přistupovat k náčrtům nebo prvkům použitým k vytvoření základního tělesa.
Rozdíly mezi prostředím základních těles aplikace Inventor a prostředím součástí
Prostředí součástí je aktivní, když otevřete soubor součásti. Chcete-li aktivovat prostředí základních těles, otevřete soubor a potom proveďte jeden z následujících úkonů:
- klikněte dvakrát na ikonu základního tělesa v prohlížeči,
- klikněte pravým tlačítkem na ikonu základního tělesa a v místní nabídce vyberte příkaz Upravit těleso.
Pokud upravujete těleso v prostředí základních těles, úpravy nejsou parametrické a nepřidávají prvky. Pracovní prvky lze přidat jako konstrukční geometrie. Kliknutím na tlačítko Dokončit zavřete prostředí základních těles.
Úlohy prováděné v prostředí těles
- umístění pracovních prvků,
- Prodloužení nebo zkrácení základního tělesa pomocí pracovní roviny nebo rovinné plochy.
- posun ploch,
- odsazení plochy za účelem změny tloušťky.
Při aktualizaci změn základního tělesa se prvky přidané v prostředí součásti přemístí.
Úlohy nedostupné v prostředí těles
Následující prvky nelze přidat, upravit nebo odstranit v prostředí objemových těles:
- Kóty
- vazby,
- náčrty,
- prvky, kromě pracovních konstrukčních prvků.
