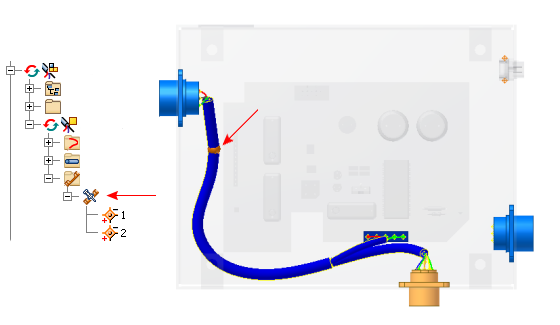

V Kabelech a svazcích jsou podélné spoje virtuálními reprezentacemi umístění podélného spoje a drátů, které jsou propojeny, aby mohl procházet elektrický proud.
Každý podélný spoj obsahuje dvě svorky. Je vytvořen se standardní velikostí a je odsazen o určenou vzdálenost od zvolené geometrie čela. Rovněž ji lze asociovat s vybranou geometrií. Spojky jsou obvykle umístěny na segmentech s malým nebo žádným ohybem v místě spojky. Vložená délka je nastavena u spojek nebo svorek spojky.
V Knihovně kabelů a svazků je k dispozici výchozí spojka. U výchozí spojky nelze měnit nastavení, ale je možné definovat vlastní spojku, a potom podle potřeby nastavit jiná výchozí nastavení. Pokud chcete změnit nastavení u výskytů spojek, klikněte pravým tlačítkem, vyberte možnost Vlastnosti svazku z místní nabídky a změňte nastavení v dialogu Vlastnosti podélného spoje.
Jakmile je spojka umístěna v sestavě svazku, můžete ji vložit do výkresů normalizovaných sestav a formovacích desek. Ve výkresech formovacích desek jsou spojky zobrazeny jedinečnou barvou a značkou. Informace o podélných spojích jsou také zařazeny do zpráv a do dat ukládaných ve formátu XML.
| Pro informaci | |
|---|---|
| Téma nápovědy | Práce s podélnými spoji |
| Výukový program | Trasované systémy – vytváření podélných spojů |
