V této části dokončíme vytvoření 2D svorky závěsu, aniž bychom opustili sestavu. Pracovní postup úpravy v místě umožňuje promítnutí hran z jiných komponent do náčrtu podle potřeby. Než začnete vytvářet těleso, můžete také odměřit dostupné volné místo.
Pak zkontrolujeme, zda u součásti nedochází v požadovaném rozsahu pohybu ke kolizím.
Nejprve táhněte pístnici nebo 2D náčrt, dokud 2D náčrt nedosáhne přibližně vertikální orientace jako na obrázku.
- Klikněte v prohlížeči pravým tlačítkem na součást Clamp Sketch a vyberte v místní rozbalovací nabídce položku Upravit, nebo klikněte v grafickém okně pravým tlačítkem myši na 2D náčrt a vyberte ve směrové nabídce položku Upravit komponentu. Můžete také kliknout dvojitě na náčrt nebo soubor součásti v prohlížeči a zahájit operaci úpravy v místě. Nevybírejte příkaz Otevřít, pokud jej vyberete, otevře se soubor součásti v odděleném okně.
Neaktivní komponenty sestavy se zobrazí jako průhledné.

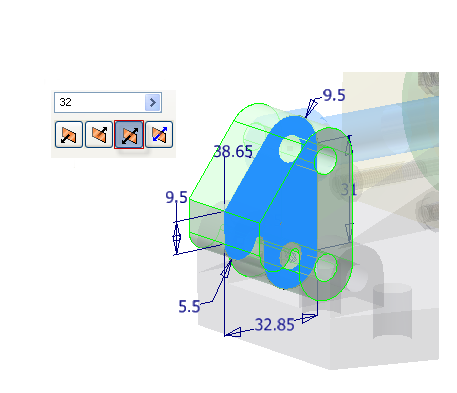

- Spusťte příkaz Vysunutí. Zadejte vzdálenost 32 mm. Použijte možnost symetricky v obou směrech. Kliknutím na tlačítko OK vytvořte vysunutí.
- Chcete-li odebrat materiál z tělesa a uvolnit místo pro píst, vytvořte na přední ploše svorky nový 2D náčrt podle obrázku.
- Podle následujícího obrázku promítněte geometrii v horní části vysunutí do náčrtu.
- Podle obrázku načrtněte obdélník, jehož strana se kryje s promítnutou čárou.

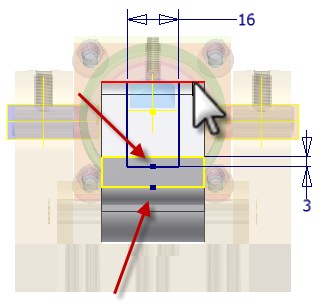

- Mezi dvěma vyznačenými hranami vytvořte vertikální vazbu. Poznámka: Pokud geometrie po zavedení vazby neodpovídá obrázku, použijte příkaz Zpět a zaveďte horizontální vazbu.
- Podle dalšího obrázku přidejte horizontální kótu 16 mm a vertikální kótu 3 mm.
-
Dokončete náčrt. - Spusťte příkaz Vysunutí. Vyřízněte přes součást profil. Použijte možnost Vše.
- Kliknutím na tlačítko OK vytvořte vysunutí.
-
Do prostředí sestavy se vrátíte kliknutím na příkaz Návrat nebo kliknutím pravým tlačítkem myši a kliknutím na příkaz Dokončit úpravy. - Přejděte na pás karet a klikněte na
kartu Kontrola
panel Kolize
možnost Aktivovat řešič dotyku
. - Posouvejte svorku vpřed, dokud se píst nedotkne přední záslepky.
-

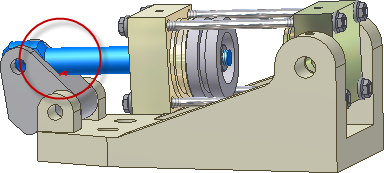

Vyberte položku Kontrola kolizí. Výběrem pístnice definujte 1. sadu. Výběrem svorky definujte 2. sadu. Kliknutím na tlačítko OK provedete kontrolu kolizí. V místě, kde pístnice prochází řezem ve svorce, byla zjištěna malá kolize.
- Chcete-li kolizi odstranit, dvakrát klikněte na závěs svorky, čímž spustíte operaci úpravy v místě. V prohlížeči součásti upravte náčrt pod uzlem Vysunutí4 a zvětšete vertikální kótu ze 3 mm na 6 mm. Aktualizujte součást a přejděte zpět do sestavy. Znovu zkontrolujte případné kolize. Kolize byla vyřešena.
- Budete-li k tomu vyzváni, uložte soubor sestavy a další komponenty.
