Dále definujete přidáním strukturálních vazeb a zatížení okrajové podmínky. Nejdříve začneme vazbami.
Poznámka: Vazby jsou vyžadovány k simulacím rámové konstrukce. Pokud simulaci spustíte bez vazeb, otevře se dialog s chybovou zprávou: Nejsou definovány žádné vazby.
- Přejděte na panel Vazby a klikněte na položku Připíchnuté

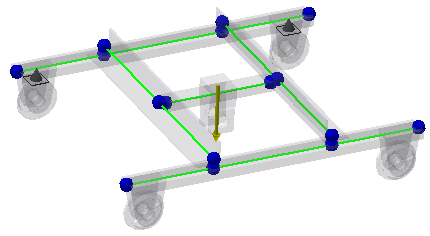

. Zobrazí se dialog s aktivním selektorem Počátek. - Vyberte nosník podle následujícího obrázku. Zobrazí se náhled kloubové vazby.
-
Ujistěte se, že je v dialogu Kloubová vazba vybrána možnost Absolutní. Vložte hodnotu odsazení pomocí absolutních hodnot změřených od počátku nosníku.
Poznámka: Můžete použít příkaz Místní systémy
na panelu Zobrazení, chcete-li zobrazit souřadnicový systém nosníku k definování začátků nosníků. - V dialogu Kloubová vazba nastavte Odsazení na 170 mm a potom klikněte na tlačítko OK. Použije se tím kloubová vazba.
- Vložte druhou kloubovou vazbu na stejný nosník. Klikněte znovu na položku Připíchnuté na panelu Vazby.
- Vyberte stejný nosník a nastavte odsazení na 2 330 mm. Klikněte na tlačítko OK.
