Dále přidejte rohové vzpěry.

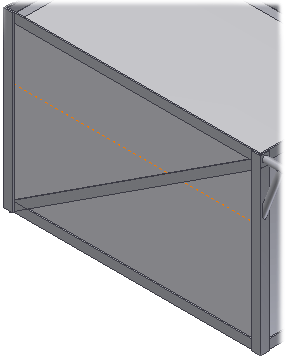

- Natočte si zobrazení modelu tak, jak vidíte na obrázku.
- Přejděte na pás karet a klikněte na kartu
Návrh
panel Rámová konstrukce
Vložit rámovou konstrukci
. - V nabídce Rodina vyberte možnost DIN 59 370 S Úhlová ocel.
- V nabídce Velikost vyberte možnost S 35 x 5.
- Vyberte možnost Vložit prvky mezi body.
- Vyberte počáteční bod. Tento bod je rohový vrchol na rámcovém modelu.
- Vyberte koncový bod.
- Nastavte indikátor Orientace tak, jak vidíte na obrázku.Do pole Svislé odsazení zadejte hodnotu 5 mm.
- Do pole Horizontální odsazení zadejte hodnotu 0,00 mm.
- Do pole Úhel zadejte hodnotu 0,00 stupně.
- Klikněte na tlačítko Použít.
- Stejným postupem přidejte další vzpěru na druhé straně. Hodnotu úhlu změňte na 180,00 stupně a klikněte na příkaz Zrcadlit člen rámové konstrukce.
- Až skončíte, klikněte na tlačítko Storno.
