Jestliže pohled komponenty překračuje délku výkresu, pak můžete Rozpojit pohled a změnit měřítko pohledu komponenty tak, aby byl přizpůsoben výkresu. To má za následek nepřípustně malý pohled komponenty.

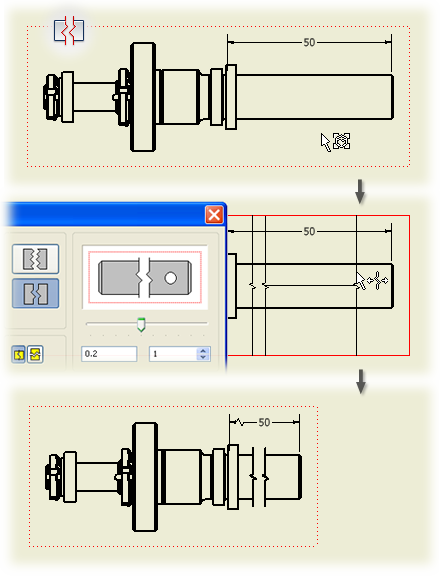

Pohled lze přerušit, když pohled komponenty obsahuje rozlehlé oblasti nepopisné geometrie. Může být například nutné opatřit poznámkami oba konce hřídele, přičemž střední část hřídele neobsahuje žádné prvky. Přerušení pohledu může být použito kdekoli po celé délce komponentu. Ve výkresovém pohledu je také možné využít více přerušení.
Kótovací čáry, kde oba body spočívají vně oblasti odstraněné přerušením, jsou upraveny pomocí značky přerušení. Kóty, kde spočívají jeden nebo oba body v oblasti odstraněné přerušením, jsou skryty.
Pomocí přerušených pohledů můžete vytvořit jiné pohledy. Například pomocí přerušeného promítnutého pohledu můžete vytvořit přerušený řez.
Pohledy, které lze přerušit
Přerušené pohledy jsou vytvořeny prováděním změn v založených výkresových pohledech.
- pohled součásti,
- pohled sestavy,
- promítnutý pohled,
- izometrický pohled,
- řez,
- detail,
- operace s pláty.
Dědičnost přerušení
- Operaci přerušení lze rozšířit i na nadřazený pohled. Když vytvoříte přerušení, vyberte možnost Rozšířit do nadřazeného pohledu.
- U ortografického promítání jsou přerušení zděděna podřazeným pohledem implicitně, je-li směr promítání pohledu rovnoběžný s čarami přerušení.
- Dědičnost přerušení je podporována také pro podřazené isometrické promítnuté pohledy, ale přerušení nejsou děděna implicitně.
