Pomocí příkazu 3D posun/otočení upravte pracovní bod pro odbočku segmentu.
- Chcete-li data zobrazit lépe, vypněte viditelnost všech geometrií zakrývajících pohled.

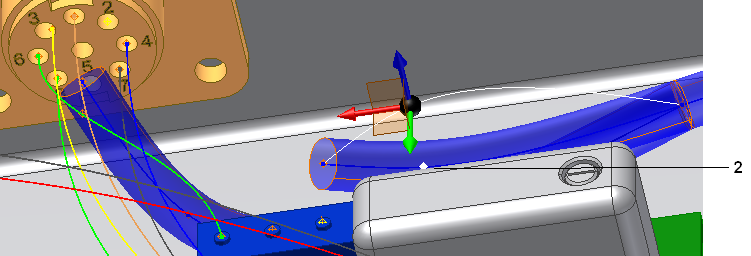

- V grafickém okně klikněte pravým tlačítkem na pracovní bod druhého větvení (2) podle následujícího obrázku.
- Klikněte pravým tlačítkem myši a z místní nabídky zvolte položku 3D posun/otočení.

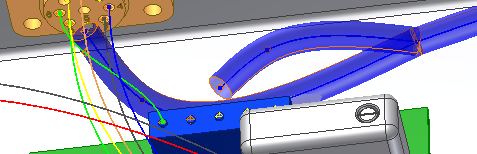

- Táhněte bod vertikálně, dokud se náhled nebude podobat následujícímu tvaru, klikněte pravým tlačítkem myši a zvolte položku Použít.
- Pokračujte v úpravách, dokud nebudete s tvarem spokojeni, pak klikněte pravým tlačítkem myši a zvolte položku OK.
Poznámka: Po vytvoření segmentu můžete zkontrolovat, zda nějaké body u segmentu nenarušují hodnotu poloměru ohybu. V prohlížeči klikněte pravým tlačítkem na segment a v místní nabídce zvolte položku Poloměr ohybu
možnost Kontrola. Před kontrolou bodů zkontrolujte, zda je nastaven násobitel poloměru ohybu. V rejstříku nápovědy zobrazte výběrem položky „poloměr ohybu, kontrola“ detaily kontroly poloměru ohybu. - Sestavu svazku uložte.
