Vysunutí obdélníku

Kromě použití příkazu Vysunutí na pásu karet nebo použití klávesnice lze vytvořit vysunutí také prostřednictvím možnosti Přímá manipulace.

1. Zvolením kterékoliv ze čtyř čar tvořících načrtnutý obdélník zobrazte minipanel nástrojů Náčrt.
2. Počínaje zleva tento minipanel nástrojů Náčrt poskytuje následující čtyři příkazy:
   • Vysunutí
   • Rotace
   • Díra
   • Upravit náčrt

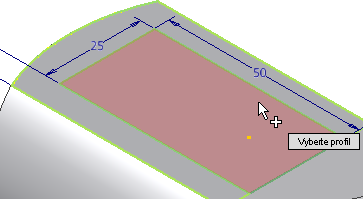

3. Klikněte na tlačítko Vysunout a zvolte obdélník jako profil, který budete vysunovat. Věnujte pozornost tomu, abyste provedli volbu uvnitř obdélníku.
4. Když se zobrazí minipanel nástrojů Vysunutí, klikněte na rozevírací šipku na tlačítku Operace a zvolte možnost Řez .
5. Všimněte si, že směr vysunutí se automaticky změní z hodnoty Směr 1 na hodnotu Směr 2. Aplikace Inventor rozpozná, že profil náčrtu byl vytvořen na ploše součásti a operace Řez může být provedena pouze na existujícím objektu.
6. Nyní zvolte možnost Skrze vše v rozevírací nabídce tlačítka Meze a kliknutím na zelené tlačítko Ok dokončete příkaz Vysunout.

Do prohlížeče modelu je přidán nový prvek Vysunutí2.
