Práce s rastrovými pohledy

Rastrové pohledy umožňují zkontrolovat výkres nebo vytvořit poznámku k výkresu před dokončením přesného výpočtu výkresového pohledu.

Rastrové pohledy jsou označeny zelenými symboly v rohu grafického okna a speciální ikonou v prohlížeči. Umístěním kurzoru na ikonu rastrového pohledu zobrazíte popisek nástroje s průběhem přesného výpočtu.

Během výpočtu přesných pohledů můžete k rastrovým pohledům přidávat poznámky. Můžete například:

• přidávat kóty,
• přidávat značky nebo poznámky,
• přidávat tabulky,
• vytvářet pozice,
• vytvořit kusovník,
• vytvářet promítnuté pohledy nebo jiné výkresové pohledy.

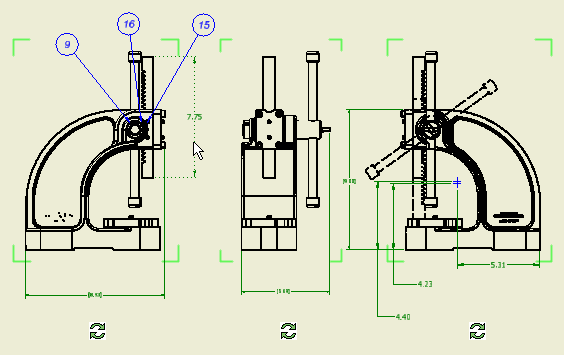

Názorná ukázka práce s rastrovými pohledy

Poznámka: Použití rastrových pohledů můžete řídit na kartě Výkres dialogu Možnosti aplikace. Chcete-li zobrazit rastrové pohledy, zaškrtněte políčko Povolit aktualizace v pozadí. Zrušením zaškrtnutí políčka Povolit aktualizace v pozadí přeskočíte zobrazení rastrových pohledů. V takovém případě bude třeba počkat, než se všechny pohledy přesně vypočítají.

V rastrových pohledech nejsou k dispozici tyto prvky:

Automatické osy	Nelze v rastrových pohledech vytvořit.
Automatické pozice	Příkaz nelze v rastrových pohledech použít.
Prvky modelu	Nelze v rastrových pohledech vybrat jako hrany.

Některé prvky fungují v rastrových pohledech odlišně:

Tečné hrany modelu	Jsou v rastrových pohledech vždy zobrazeny. Jejich vlastnosti ani viditelnost nelze upravovat.
Kolizní hrany	Nejsou v rastrových pohledech nikdy zobrazeny.
Referenční součásti	Jejich geometrie může být v rastrových pohledech neúplná.
Tabulky děr	Možnosti Pohled a Prvek nejsou v rastrových pohledech k dispozici.
Poznámky závitu	Prvky závitu nejsou v rastrových pohledech zobrazeny. Nové nebo existující poznámky závitu se k prvkům závitu připojí po zpřesnění pohledů.
Tisk	Pokud výkres obsahuje rastrové pohledy, můžete vytisknout aktuální zobrazení, počkat, dokud nebudou všechny pohledy přesné, nebo tisk zrušit. Tip: Tisk rastrových pohledů se nedoporučuje, protože geometrie na vytisknutých rastrových pohledech se může lišit od přesných pohledů.
Export do formátů AutoCAD DWG, DWF, DXF nebo PDF	Nelze ve výkresu s rastrovými pohledy dokončit. Pokud výpočet pohledu probíhá, zobrazí se indikátor průběhu. Můžete počkat na dokončení výpočtu nebo export zrušit.
Ukládání a zavírání	Výkresy obsahující rastrové pohledy můžete uložit a zavřít. Při opětovném otevření se pohledy automaticky přepočítají jako přesné.

Výpočet výkresového pohledu

Detailní výkresové pohledy jsou vypočteny v pozadí. Pro každý rastrový pohled je spuštěn samostatný proces, dokud nebude výpočet pohledu dokončen.

Rastrové pohledy se po dokončení výpočtu automaticky zpřesní. Zobrazí se přesné geometrie pohledu a zelené symboly v rohu grafického okna zmizí. Ikona rastrového pohledu je v prohlížeči nahrazena standardní ikonou výkresového pohledu.

Přesné výkresové pohledy používají informace z modelu. Pokud je model není dostupný nebo je výkres v režimu odkladu, výpočet se odloží a rastrový pohled se nezpřesní.
