Kreslení jednotlivých nosníků

Nástroj Nosník představuje hlavní nástroj k náčrtu jednotlivých instancí nosníků.

Chcete-li nakreslit jednotlivé nosníky

1. Klikněte na kartu Strukturapanel Struktura Nosník.
2. Načtěte rodinu konstrukčních nosníků, pokud nebyla dosud načtena.
3. Na paletě Vlastnosti:
   • Vyberte typ nosníku z rozevíracího seznamu Výběr typu.
   • Upravte parametry nosníku.
4. Na panelu Možnosti vyberte hodnotu z rozevíracího seznamu Konstrukční použití.
5. Načrtněte nosník kliknutím na počáteční a koncový bod na kreslicí ploše.

   Kurzor se při kreslení nosníku přichytí na ostatní konstrukční prvky, například na těžiště sloupu nebo na osu stěny. Stavový řádek zobrazí místo uchycení kurzoru.

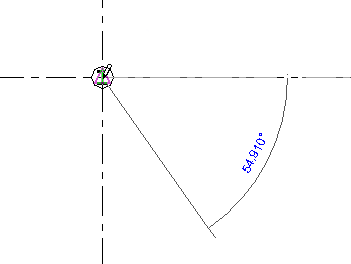

   Počáteční bod nosníku – uchycení na sloup
