Nosníky

Nosníky jsou konstrukční prvky, které se používají jako nosné prostředky. Prvky každého nosníku jsou definovány prostřednictvím vlastností typu určité rodiny nosníků. Kromě toho je možné změnit různé vlastnosti instance za účelem definování funkcí nosníku.

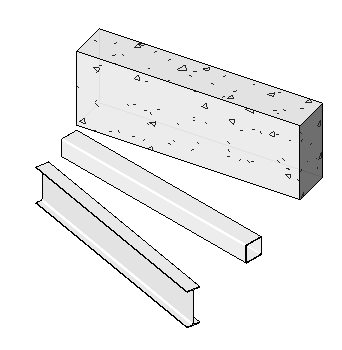

Ukázky nosníků

Nosníky je možné v projektu připojovat k libovolným konstrukčním prvkům, včetně konstrukčních stěn. Nosníky se připojují na konstrukční nosné stěny, jestliže vlastnost Konstrukční použití pro stěnu je nastavena buď na možnost Nosná nebo Konstrukční kombinovaná.

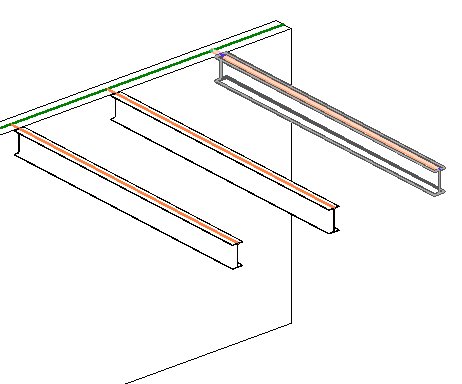

Nosníky připojené ke konstrukčním stěnám

Zakreslení nosníků mezi dvěma body

1. Klikněte na kartu Strukturapanel Struktura Nosník.
2. Kliknutím na kreslicí plochu určete počáteční bod.
3. Pomocí myši načrtněte nosník pohybem kurzoru ke koncovému bodu.
4. Kliknutím zadejte koncový bod.

Pomocí nástroje Osnova je možné přidat více nosníků k vybraným osnovám, pokud jsou na pracovní úrovni přítomny i sloupy.

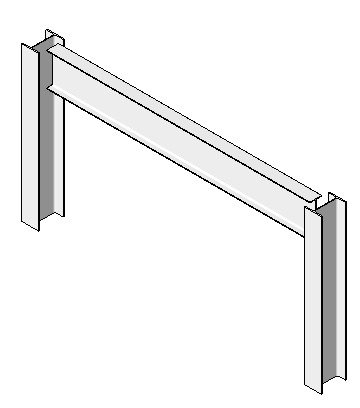

Nosník mezi dvěma body

Chcete-li nakreslit nosník požadované délky

1. Klikněte na kartu Strukturapanel Struktura Nosník.
2. Kliknutím na kreslicí plochu určete počáteční bod.
3. Pomocí myši načrtněte nosník pohybem kurzoru směrem ke koncovému bodu.
4. Zadejte délku. Objeví se textové pole pro vaše zadání.
5. Kliknutím zadejte koncový bod.

Pomocí nástroje Osnova je možné přidat více nosníků k vybraným osnovám, pokud jsou na pracovní úrovni přítomny i sloupy.

Zadejte délku nosníku

Nosníky byste měli přidat až po vytvoření osnovy, protože se přichytávají k osnovám. Přidejte osnovu kliknutím na kartu Strukturapanel Srovnávací rovina Osnova. Konstrukční nosníky však lze přidat bez existující osnovy.

Nosníky je možné přidat jednou z následujících metod:

• Nakreslete jednotlivé nosníky.
• Vyberte čáry osnovy, které leží mezi konstrukčními prvky.
• Vytvořte řetězec nosníků.
