Import stěn

Stěny je možné vytvořit v aplikaci aplikace AutoCAD Architecture, importovat je do aplikace Revit a použít jako reference k novému ručnímu vytvoření nebo obnově konstrukčních stěn.

Poznámka: Chcete-li znovu vytvořit nebo obnovit stěnu přímo v aplikaci Revit, pamatujte na to, že se architektonické objekty kreslí zdola nahoru, zatímco konstrukční objekty se kreslí shora dolů. Pracujete-li s konstrukční šablonou, architektonické stěny nebudou viditelné, pokud přiměřeně nenastavíte rozsah pohledu projektu. Další informace naleznete v části Rozsah pohledu.

Stěny v aplikaci aplikace AutoCAD Architecture

Následující vlastnosti stěny aplikace aplikace AutoCAD Architecture zůstanou při importu do aplikace Revit zachovány:

• Popis komponenty: seznam komponent stěny, jejich materiálů a velikostí

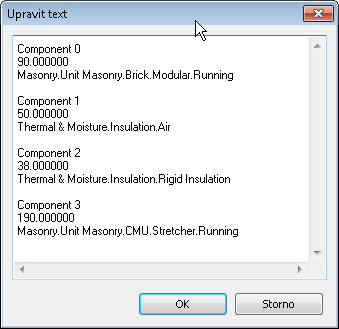

  Seznam komponent stěny aplikace aplikace AutoCAD Architecture, materiály a rozměry v aplikaci Revit

• Délka stěny
• Šířka stěny
• Výška stěny
• Název stylu aplikace aplikace AutoCAD Architecture
• Název typu (Stěna)

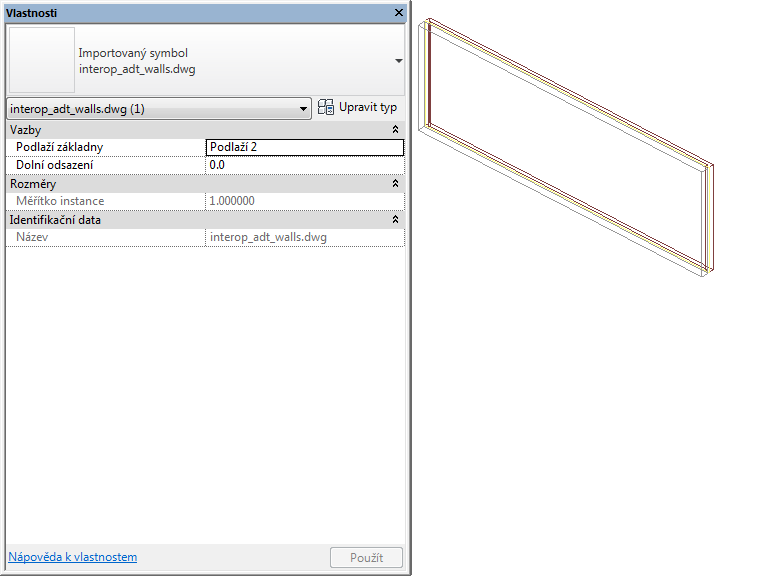

Do importované stěny jsou přidány následující vlastnosti:

• Podlaží základny
• Odsazení základny
• Měřítko instance (definováno při importu)
• Název instance (název importovaného souboru DWG)

Import stěn z aplikace aplikace AutoCAD Architecture

1. Vytvořte nebo otevřete projekt aplikace Revit, do kterého chcete importovat stěny aplikace aplikace AutoCAD Architecture.
2. V nástroji Prohlížeč projektu vyberte pohled, ve kterém chcete zobrazit importované stěny.
3. Importujte výkres aplikace aplikace AutoCAD Architecture do aplikace Revit, jak je popsáno v části Import a připojení formátů CAD.

   Při importu souboru DWG nebo DXF do aplikace Revit máte možnost importovat všchny hladiny, všechny viditelné hladiny nebo vybrané hladiny. Jakmile jsou hladiny naimportovány, je možné je v aplikaci Revit kdykoli selektivně vymazat.

   Importovaný výkres se zobrazuje jako samostatný symbol importu.

4. Další informace o importovaných objektech získáte kliknutím na symbol importu a na kartu Upravit | <název souboru>panel Importovat instanci (Dotaz) a následným výběrem bloků stěn jako předmětů dotazu.

   Jako výsledek dotazu bude zobrazen typ objektu, název bloku (shodný s názvem importovaného výkresu) a název hladiny a stylu, pokud existuje.

   Chcete-li režim Dotaz ukončit, stiskněte klávesu Esc.

   Poznámka: Importovaný výkres lze úplně nebo částečně rozložit. Chcete-li pracovat s importovanými konstrukčními objekty, proveďte jejich částečný rozklad.
5. Klikněte na kartu Upravit | <název souboru> panel Importovat instancirozevírací seznam Rozložit (Částečně rozložit).

   Částečný rozklad na importovaném výkresu umožňuje zobrazit vlastnosti jednotlivých objektů.



   Částečně rozložené stěny aplikace aplikace AutoCAD Architecture v aplikaci Revit

6. Chcete-li vytvořit konstrukční stěnu aplikace Revit, klikněte na kartu Strukturapanel Strukturarozevírací seznam Stěna (Konstrukční stěna).
7. Klikněte na kartu Upravit | Umístit konstrukční stěnupanel Kreslit (Vybrat čáry).
   Poznámka: Možnost Vybrat plochy je primárně navržena k použití v nástroji objemů aplikace Revit.
8. Umístěte kurzor na importovanou stěnu a jedním kliknutím umístěte konstrukční stěnu.
9. Je-li to nutné, upravte kóty nové stěny, aby bylo dosaženo přesnější shody s importovanou stěnou.
10. Jestliže výkres nebude exportován zpět aplikace aplikace AutoCAD Architecture a importovaná geometrie je již zbytečná, odstraňte ji některým z následujících postupů:
    • Vyberte symbol importu importované stěny a stiskněte klávesu Delete.
    • Klikněte na kartu Upravit | <název souboru>panel Importovat instanci (Odstranit hladiny) a odstraňte všechny hladiny stěny.
    • Jestliže byl výkres připojen k aplikaci Revit, klikněte na kartu Správapanel Správa projektu (Spravovat připojené soubory) a zrušte načtení připojeného výkresu do aplikace Revit.
      Poznámka: Bude-li to nutné, můžete později soubor znovu načíst.
