Umístění kóty ukazatele sklonu

1. Klikněte na kartu Poznámkapanel Kóta (Ukazatel sklonu).
2. V seznamu Výběr typu vyberte typ ukazatele sklonu, který chcete umístit.
3. (Volitelně) Na panelu Možnosti změňte následující:
   1. V části Reprezentace sklonu (k dispozici v bokorysu či řezu) vyberte možnost Šipka nebo Trojúhelník.
   2. Zadejte hodnotu do pole Odsazení od reference.

      Tato hodnota slouží k přemístění ukazatele sklonu blíže k referenci nebo dále od ní.

4. Klikněte na hranu nebo sklon, kam chcete umístit ukazatel sklonu.
5. Kliknutím umístěte ukazatel sklonu, který může být buď nad nebo pod sklonem.

   Při pohybu kurzoru myši přes prvek, na který můžete umístit ukazatel sklonu, se na kreslicí ploše zobrazuje hodnota ukazatele sklonu.




   Ukazatel sklonu vybraný na kreslicí ploše

6. Při umisťování ukazatele sklonu můžete také provést následující:
   • Kliknutím na ovládací prvky pro převrácení () můžete ukazatel sklonu obrátit.
   • Reprezentace sklonu má dvě podoby: šipku nebo trojúhelník. Obě reprezentace podávají stejnou informaci, liší se pouze grafickou podobou. V půdorysných pohledech není trojúhelník dostupný.

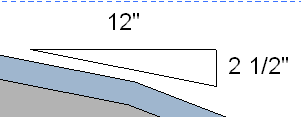

     Bodový spád s trojúhelníkovou reprezentací

7. Chcete-li nástroj ukončit, stiskněte dvakrát klávesu Esc.
