Pomocí nástrojů kreslení je možné definovat obvod systému nosníků. Tyto nástroje slouží také ke změně hranice systému nosníků, která byla vytvořena metodou vybrání podpor.
- Klikněte na kartu Struktura
panel StrukturaSystém nosníků. - Klikněte na kartu Upravit | Umístit systém konstrukčních nosníků panel Systém nosníků Načrtnout systém nosníků.
- Klikněte na panel Kreslit Čára, chcete-li provést náčrt, nebo klikněte na panel Kreslit Vybrat čáru, chcete-li vybrat existující čáry.
- Nakreslete nebo vyberte čáry, které definují hranici systému nosníků.

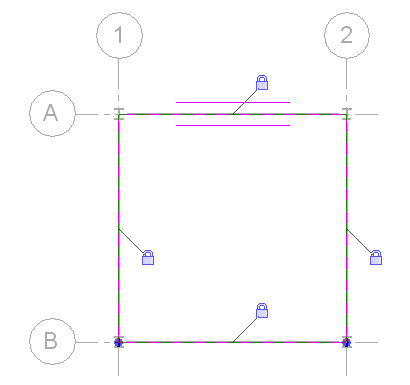

Nakreslená hranice systému nosníků s čarami zablokovanými na podpěry
Zapamatujte si: Další informace naleznete v části Načrtnutí.Po zadání hranice nosníkového systému můžete provést následující
- Podle potřeby upravte směr nosníku. Další informace nabízí téma Zadání směru nosníku v nosníkovém systému.
- Změnit systém nosníků.
- K nakreslení otvoru v systému nosníků slouží nástroj Označit podpěru nebo nástroj Čáry. Další informace nabízí téma Vyříznutí otvoru v nosníkovém systému.
- Klikněte na kartu Upravit | Vytvořit hranici systému nosníků panel Režim Ukončit režim úprav.

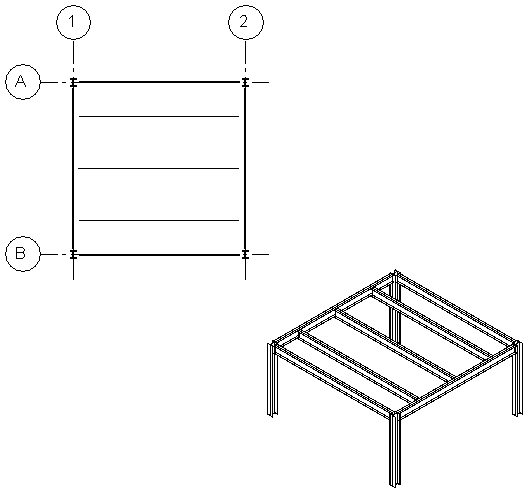

Půdorys podlaží a 3D pohled dokončeného konstrukčního systému nosníků
