Aplikace Revit určí Vlastnost konstrukčního použití nosníku automaticky na základě konstrukčních prvků, které příslušný nosník podpírají. Hodnota parametru konstrukčního použití určuje styl čáry nosníku v hrubém pohledu.
Konstrukční použití je možné změnit před nebo po umístění nosníku. Pomocí dialogu Styly objektu změňte konstrukční použití. Další informace naleznete v části Styly objektů. Parametr konstrukčního použití je možné zahrnout do výkazu konstrukčních rámů, což umožňuje výpočet množství průvlaků, nosníků, vaznic a horizontálních vzpěr. Další informace naleznete v části Zadání vlastností výkazů.
Hodnoty konstrukčního použití pro nosníky
Nosníky lze připojit k libovolnému konstrukčnímu prvku včetně konstrukčních stěn. Další informace naleznete v části Konstrukční stěny.

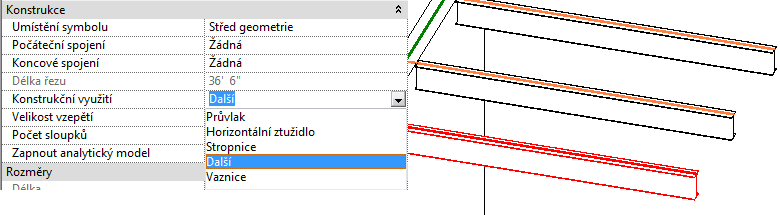

Výchozí nastavení konstrukčního použití lze změnit na paletě Vlastnosti. Následující tabulka uvádí výchozí automatické nastavení Konstrukčního použití pro nosníky na základě připojených prvků:
| - | C | B | HZ | G | J | P | O |
|---|---|---|---|---|---|---|---|
| Stěna | G | O | HZ | G | J | P | O |
| Sloup | G | O | HZ | G | J | P | O |
| Vzpěra | O | O | O | O | O | O | |
| Horizontální ztužidlo | HZ | HZ | HZ | HZ | O | ||
| Průvlak | J | J | P | O | |||
| Stropnice | P | P | O | ||||
| Vaznice | P | O | |||||
| Jiné | O | ||||||
| Klávesa HZ: horizontální ztužidlo; G: průvlak; J: stropnice; P: vaznice; O: další | |||||||
Vlastnosti nosníků najdete v části Vlastnosti nosníku.
