Je možné zarovnat osnovy UV k rozdělenému rovinnému povrchu pomocí přímé hrany povrchu použité jako reference nebo externí reference. Tato metoda umožňuje otáčet osnovy, které mají být zarovnány ke zvoleným hranám.
- V prostředí koncepčního návrhu vyberte rozdělený rovinný povrch, který chcete upravit.
- Klikněte na kartu Upravit | Rozdělený povrch
panel Upravit

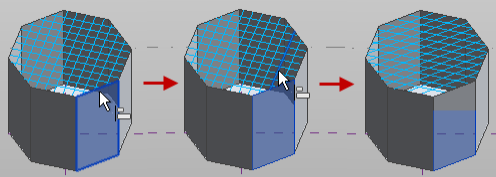

(Zarovnat). - Vyberte hranu rozděleného povrchu, ke které chcete provést zarovnání.
- Vyberte čáru osnovy U nebo V na rozděleném povrchu.
Rozdělený povrch se aktualizuje a vybraná osnova U nebo V se zarovná s hranou rozděleného povrchu. Parametry otočení na rozděleném povrchu se také aktualizují, aby odpovídaly novému úhlu.
