V půdorysu nebo ve 3D pohledu můžete vybrat konstrukční nosníky a stěny za účelem definování hranice konstrukčního systému nosníků.
- Klikněte na kartu Struktura
panel StrukturaSystém nosníků. - Klikněte na kartu Upravit | Umístit systém konstrukčních nosníků panel Systém nosníků Načrtnout systém nosníků.
- Klikněte na panel Kreslit Vybrat podpory. Tip: Při označování podpěr bude první vybraná podpěra určovat směr nosníku. Nosníky v rámci nosníkového systému budou s tímto nosníkem rovnoběžné. Toto lze kdykoliv změnit. Viz část Změna nosníkového systému .
- Označte první podpěrný člen.
Nad vybranou podpěrou se zobrazí čára náčrtu se dvěma přetahovacími úchyty. Na každé straně linie se zobrazí dvě kratší rovnoběžné čáry, které indikují směr nosníkového systému.

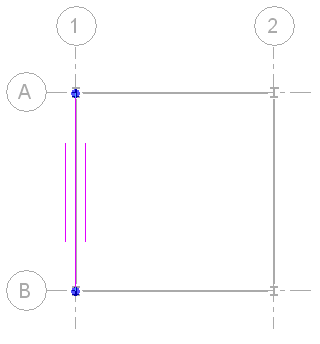

Nosníkový systém s označeným prvním podpěrným členem
- Označte zbývající čáry, které definují hranici nosníkového systému. Poznámka: Linie musí vést k uzavřené smyčce. K vytvoření uzavřených smyček z čar náčrtu použijte dle potřeby nástroje úprav (Oříznout, Prodloužit atp.) na panelu Možnosti. Další informace naleznete v části Úpravy prvků.

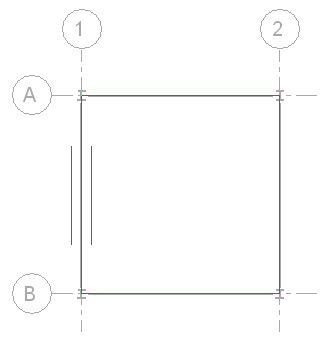

Nosníkový systém s celou vybranou hranicí
Po zadání hranice nosníkového systému můžete provést následující
- Podle potřeby upravte směr nosníku. Další informace nabízí téma Zadání směru nosníku v nosníkovém systému.
- Podle potřeby změnit vlastnosti nosníkového systému. Viz část Změna vlastností nosníkového systému .
- K nakreslení otvoru v systému nosníků slouží nástroj Označit podpěru nebo nástroj Čáry. Další informace nabízí téma Vyříznutí otvoru v nosníkovém systému.
- Klikněte na kartu Upravit | Vytvořit hranici systému nosníků panel Režim Ukončit režim úprav.

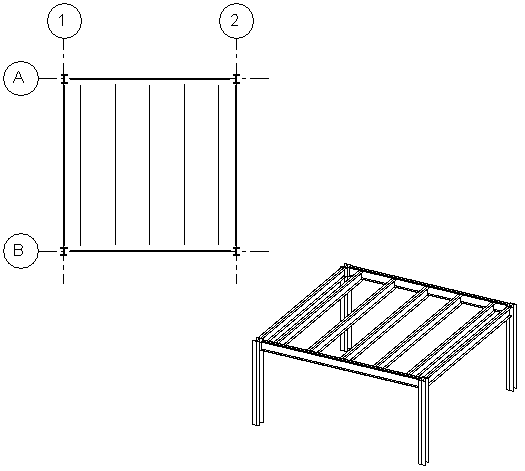

Půdorys podlaží a 3D pohled dokončeného konstrukčního nosníkového systému.
