Ovládání viditelnosti instancí objemu

Chcete-li řídit viditelnost objemů v pohledech, použijte jednu z následujících metod:

Zobrazit objem podle nastavení pohledu

Tato možnost zobrazuje objemy podle nastavení viditelnosti pro kategorii Objem v dialogu Viditelnost/Zobrazení. Když je viditelná kategorie Objem, můžete nezávisle řídit viditelnost podkategorií objemu, například stěny objemu, podlaží objemu, čáry výplně vzoru. Tato nastavení specifická pro pohled rovněž stanovují, zda se budou objemy tisknout.

Klikněte na kartu Objemy a terénpanel Koncepční objemy (Zobrazit objemy podle nastavení pohledu).

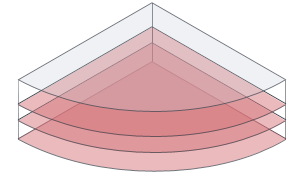

Zobrazit tvar objemu a podlaží

Tato možnost zobrazuje všechny instance objemu a podlaží objemu ve všech pohledech, i když je viditelnost kategorie objemu v pohledu vypnutá.

Klikněte na kartu Objemy a terénpanel Koncepční objemy (Zobrazit objemy tvar a podlaží).

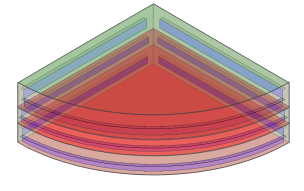

Zobrazit typy povrchů objemu

Při provádění koncepční energetické analýzy použijte tuto možnost k zobrazení povrchů objemu, abyste mohli vybrat jednotlivé povrchy a změnit jejich grafický vzhled nebo energetická nastavení.

Chcete-li tuto možnost aktivovat, klikněte na kartu Analyzovat Energetická nastavení a vyberte položku Vytvořit energetický model.

Klikněte na kartu Objemy a terénpanel Koncepční objemy (Zobrazit typy povrchů objemu).

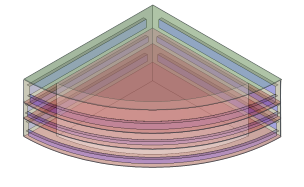

Zobrazit objemové zóny a stíny

Při provádění koncepční energetické analýzy použijte tuto možnost k zobrazení zón objemu a stínů, abyste mohli vybrat jednotlivé zóny a změnit jejich nastavení.

Chcete-li tuto možnost aktivovat, klikněte na kartu Analyzovat Energetická nastavení a vyberte položku Vytvořit energetický model.

Klikněte na kartu Objemy a terénpanel Koncepční objemy (Zobrazit objemové zóny a stíny).

Ukázat objem

Klikněte na kartu Objemy a pozemek panel Koncepční objem (Zobrazit objem).

Když kliknete na možnost Zobrazit objem, všechny instance objemu (včetně objemu a podlaží objemu) jsou viditelné ve všech pohledech, i když je v pohledu viditelnost kategorie objemu vypnuta.

Nastavení viditelnosti kategorie objemu pro pohled

Klikněte na kartu Pohledpanel Grafika (Viditelnost/Zobrazení). Na kartě Kategorie modelu vyberte kategorii objemu.

Toto nastavení specifické pro pohled určuje, zda se objem vytiskne a zda je viditelný, pokud je možnost Zobrazit objem vypnuta. Pokud je v dialogu Přepsání viditelnosti/zobrazení vybrána možnost Objem, lze podkategorie Tvar a Podlaží objemu řídit samostatně.
