Otočení sloupu během umísťování
- Na pásu karet klikněte na položku
Konstrukční sloup. - Karta Konstrukce
panel Konstrukce Sloup - Karta Architekturapanel Sestavenírozevírací seznam Sloup Konstrukční sloup
Kde je?
- Karta Konstrukce
- Na paletě Vlastnosti vyberte typ sloupu z rozevíracího seznamu Výběr typu.
- Na panelu Možnosti zadejte následující hodnoty:
- Po umístění otočit. Tuto možnost vyberte, chcete-li otočit sloupec ihned po jeho umístění.
- Podlaží. (Pouze 3D pohledy) Vyberte některé podlaží jako základnu stěny. Pro půdorys platí, že podlažím základny je podlaží pohledu.
- Hloubka. V tomto nastavení bude sloup nakreslen od základny směrem dolů. Chcete-li nakreslit sloup od základny směrem nahoru, vyberte možnost Výška.
- Podlaží/Nepřipojený. Vyberte podlaží pro horní část sloupu nebo zvolte možnost Nepřipojený a určete výšku sloupu.
- Kliknutím umístěte sloup.

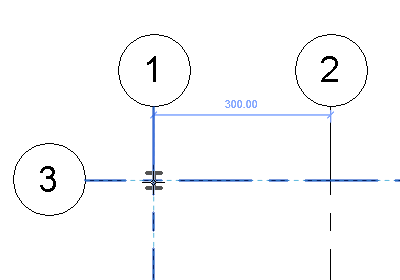

Sloupy se přichytí k existující geometrii. Když umístíte sloupy do průsečíků osnovy, obě skupiny čar osnovy se zvýrazní.
Sloupy můžete přidávat v půdorysných pohledech a ve 3D pohledech. Výška sloupu je definována vlastnostmi Podlaží základny a Horní podlaží, stejně jako odsazení.
Při umísťování sloupů pomocí mezerníku změňte orientaci sloupu. Při každém stisknutí mezerníku se sloup otočí tak, aby byl vyrovnán s protínající osnovou ve vybraném umístění. Pokud osnovy chybějí, stisknutím mezerníku se sloup otočí o 90 stupňů.
