Konstrukční sloupy

Konstrukční sloupy se používají k modelování nosných prvků, které jsou v budově zatíženy ve svislém směru. I když konstrukční sloupy sdílejí mnoho stejných vlastností jako architektonické sloupy, mají konstrukční sloupy také další vlastnosti definované podle své konfigurace a průmyslových norem. Konstrukční sloupy se liší od architektonických sloupů také v chování.

Konstrukční prvky, jako jsou nosníky, vzpěry a izolované základy se připojují ke konstrukčním sloupům, nepřipojují se k architektonickým sloupům.

Kromě toho mají konstrukční sloupy analytický model, který se používá pro výměnu dat. Viz část Analytické modely konstrukčních prvků.

Výkresy nebo modely přijaté od architekta mohou obvykle obsahovat osnovu a architektonické sloupy. Konstrukční sloupy se vytvářejí ručním umisťováním jednotlivých sloupů nebo pomocí nástroje Na osnovy, kterým lze sloupy umístit do vybraných průsečíků osnovy.

Konstrukční sloupy je možné vytvořit v půdorysu nebo ve 3D pohledech.

Přidání sloupů do 3D pohledu

Je užitečné před přidáním konstrukčních sloupů nastavit osnovu, protože uchopení se vytváří mezi sloupy a liniemi osnovy (viz část Přidání osnov).

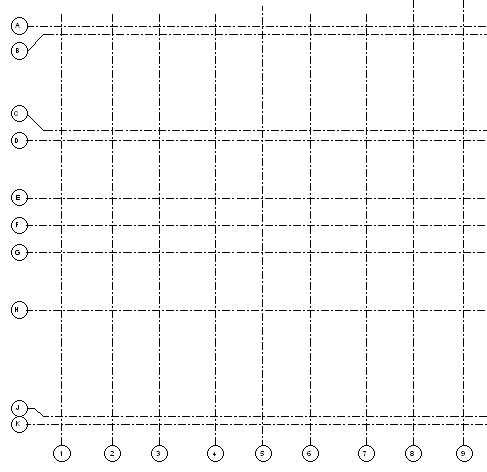

Ukázka osnovy pro umísťování konstrukčních prvků

Čáry osnovy poskytují také vertikální roviny pro vzpěry. Klikněte na kartu Strukturapanel Srovnávací rovinaOsnova.

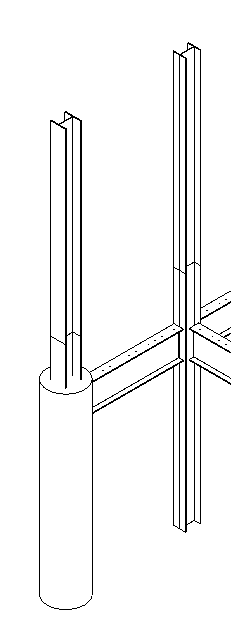

Je možné umístit také konstrukční sloupy, které se připojují na jiné konstrukční prvky. Další informace naleznete v části Připojení sloupů.
