V průběhu revize stavebního modelu zadejte informace o revizi projektu. Když později přidáte revizní obláčky do výkresu, můžete revizi přiřadit jednomu nebo více obláčkům.
Poznámka: Před zadáním informací o revizi do projektu se rozhodněte, jak budou revizní obláčky na výkresu číslovány. Viz část Číslování revizních obláčků podle projektů nebo podle výkresů.
Chcete-li zadat informace o revizi
- V projektu klikněte na kartu Pohled
panel Kompozice výkresu

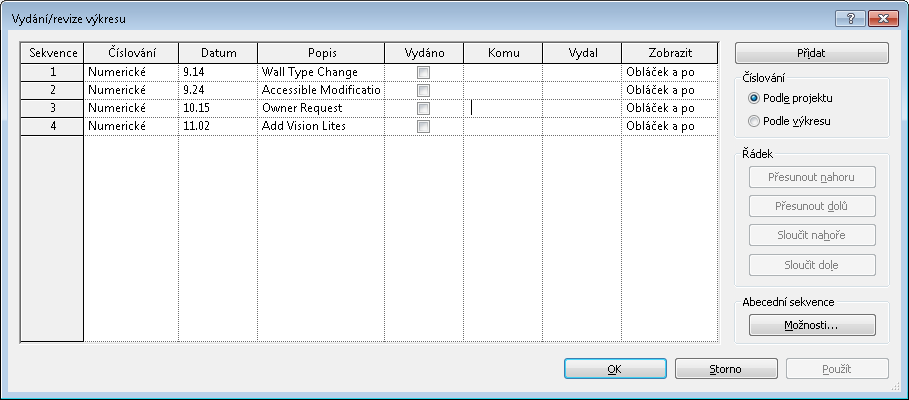

(Vydání/revize výkresu). Zobrazí se dialog Vydání listu/Revize.
- Chcete-li přidat novou revizi, klikněte na možnost Přidat. Poznámka: Pro svou první revizi upravte hodnoty pro stávající (výchozí) řádek revize.
- V řádku revize vyberte pro možnost Číslování hodnotu Numerické, Abecední nebo Žádné.
Viz část Číslování pro revize .
- Do pole Datum zadejte datum, kdy byly revize provedeny nebo poslány ke kontrole.
- Do pole Popis zadejte popis revize, který se má zobrazit v revizních výkazech na výkresech.
- Jestliže byla revize vydána, zadejte hodnoty do polí Vydáno a Vydal a poté zvolte možnost Vydáno.
Viz část Vydání revize.
- Pro možnost Zobrazit vyberte jednu z následujících hodnot. (Tyto hodnoty jsou platné po přiřazení revize jednomu nebo více obláčkům.)
- Žádné: ve výkresu se nezobrazuje žádný revizní obláček a popisek revize.
- Popisek: zobrazí se popisek revize a nakreslí se revizní obláček, ale obláček se nezobrazí ve výkresu. (Chcete-li přemístit nebo upravit obláček ve výkresu, přemístěte kurzor na prostor obláčku, aby se obláček zvýraznil a vybral.)
- Obláček a popisek: ve výkresu se zobrazí revizní obláček a popisek revize. Tato možnost je výchozí.
- Klikněte na tlačítko OK.
