Přidání konstrukčních sloupů uvnitř architektonických sloupů

1. Na pásu karet klikněte na položku Konstrukční sloup.

   Kde se nachází?

   • Karta Architekturapanel Sestavenírozevírací seznam Sloup Konstrukční sloup
   • Karta Konstrukcepanel Konstrukce Sloup
2. Na paletě Vlastnosti vyberte typ sloupu z rozevíracího seznamu Výběr typu.
3. Klikněte na kartu Upravit | Umístit konstrukční sloup panel Vícenásobný U sloupů.
4. Vyberte buď jednotlivé architektonické sloupy, nebo přetáhněte označovací políčko přes architektonické sloupy v pohledu, aby se vybralo více sloupů.

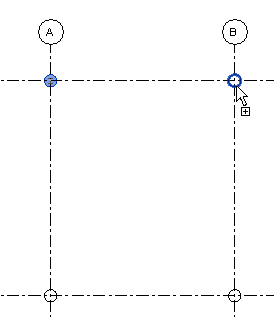

   Výběr jednoho architektonického sloupu

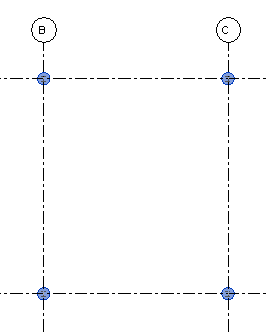

   Výběr více architektonických sloupů

   Konstrukční sloupy se přichytávají do středů architektonických sloupů. Další informace o vytváření označovacích polí uvádí část Výběr prvků.

5. Jakmile budete hotovi, klikněte na kartu Upravit | Umístit konstrukční sloup > U architektonických sloupů panel Vícenásobný Dokončit.
   Poznámka: Způsob zobrazení rodiny sloupů v půdorysném pohledu projektu je možné řídit. V Editoru rodin zvolte možnost „Zobrazit v půdorysech řeznou rovinu rodiny“, pokud chcete, aby se sloup zobrazoval tak, že zůstane konzistentní bez ohledu na rovinu řezu v daném půdorysném pohledu projektu. Další informace najdete v části Zadání způsobu zobrazení konstrukčního sloupu v pohledu půdorysu.
