Projektový záměr pro vytvoření podbití střechy může být velmi rozdílný. Při tomto postupu se vytvoří podbití z náčrtu se dvěma smyčkami mezi stěnou a střechou. Podbití je sdruženo se stěnami a střechou. K vytvoření neasociativních podbití použijte v režimu náčrtu nástroj Čáry.
- Klikněte na kartu Architektura
panel Sestavenírozevírací seznam Střecha
(Střecha: Podbití). - Klikněte na kartu Upravit | Vytvořit hranici podbití střechypanel Kreslit
(Vybrat hrany střechy). Tento nástroj vytvoří uzavřenou čáru náčrtu.
- Zvýrazněte střechu a kliknutím ji vyberte.

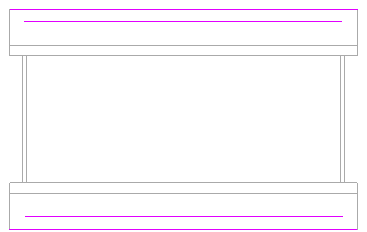

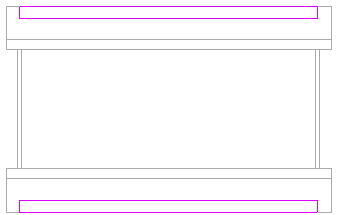

Střecha vybraná pomocí nástroje Vybrat hrany střechy
- Klikněte na kartu Upravit | Vytvořit hranici podbití střechypanel Kreslit
(Vybrat stěny), zvýrazněte vnější plochy stěny pod střechou a klepnutím je vyberte.

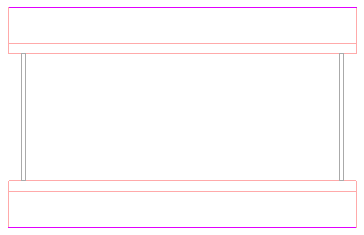

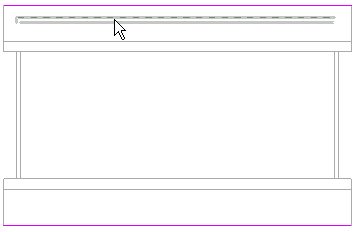

Stěna zvýrazněná pro čáru podbití
Náčrt čar podbití po výběru stěn
- Ořízněte nadbytečné čáry náčrtu a uzavřete smyčku náčrtu.
- Klikněte na tlačítko
(Dokončit režim úprav). Pro lepší zobrazení podbití vytvořte řez půdorysného pohledu, který znázorňuje styk stěny a střechy.
Střecha, podbití a stěna v pohledu řezu
Poznámka: V předchozím obrázku byl ke spojení podbití a střechy použit nástroj Spojit geometrii. Chcete-li obrázek dokončit, spojte podbití se střechou a stěnu se střechou.Skloněné podbití lze vytvořit nakreslením šipky sklonu nebo změnou vlastností ohraničující čáry. Viz část Šikmé povrchy.
