Inženýři v jiných zemích zobrazují půdorysy s různými orientacemi. Aplikace Revit poskytuje pro tento případ parametr typu Směr pohledu pro konstrukční půdorysy.
Můžete vytvořit více konstrukčních typů půdorysných pohledů a definovat parametr Směr pohledu pro každý parametr odlišně, což umožňuje zahrnout do projektu více směrů pohledu. Základní pohledy jsou obvykle zobrazovány s vybranou možností Dolů k zobrazení například konstrukčních podlah, základů stěn a patek. Pohledy na rámové konstrukce lze zobrazit s vybranou možností Nahoru k zobrazení prvků rámových konstrukcí nezakrytých konstrukčními podlahami.

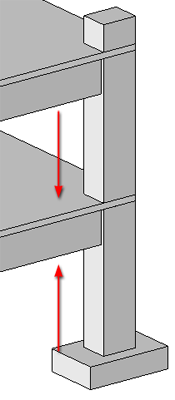

Směr pohledu Perspektiva
Nastavení směru pohledu
- V Prohlížeči projektu vyberte konstrukční půdorys.
Parametr Směr pohledu není dostupný pro ostatní typy půdorysných pohledů.
- Na paletě Vlastnosti klikněte na možnost
(Upravit typ). - V dialogu Vlastnosti typu pro položku Směr pohledu vyberte možnost Nahoru nebo Dolů.
- Klikněte na tlačítko OK.

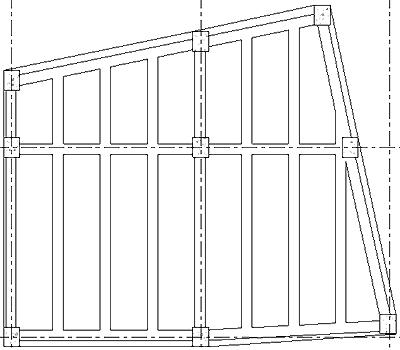

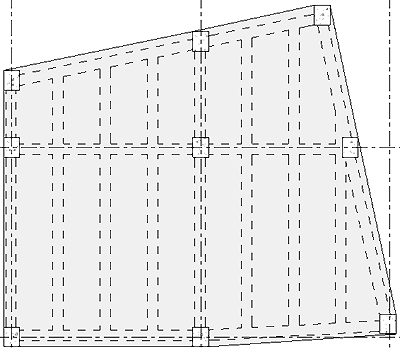

| Směr pohledu = Dolů | Směr pohledu = Nahoru |
|---|---|
 |
 |
Poznámka: Při změně nastavení směru pohledu možná bude nutné upravit rovinu řezu rozsahu pohledu. Viz část Rozsah pohledu.
