Vytvoření systému nosníků jedním kliknutím

Systémy nosníků je možné vytvářet rychle jedním kliknutím myši, pokud jsou splněny následující podmínky:

• Systém nosníků vytvořený jedním kliknutím je možné přidat jen v pohledu půdorysu nebo stropu s vodorovnou rovinou náčrtu. Pokud nejsou pohled nebo výchozí rovina náčrtu v úrovni a kliknete na možnost Systém nosníků, budete přesměrováni na kartu Vytvořit hranici systému nosníků.
• Musí již být nakreslena uzavřená smyčka podpůrných prvků (stěn nebo nosníků), jinak vás aplikace automaticky přesměruje na kartu Vytvořit hranici systému nosníků. Další informace naleznete v části Pravidla a vzory pro rozvržení nosníkového systému.

NEBEZPEČÍ: Zakřivené stěny a nosníky je možné použít k vytvoření smyčky, nemohou však být členy definujícími směr v systému nosníků.

Vytvoření systému nosníků jedním kliknutím

1. Klikněte na kartu Strukturapanel StrukturaSystém nosníků.
2. Klikněte na kartu Upravit | Vytvořit hranici systému nosníkůpanel Systém nosníkůAutomatický systém nosníků.
   Poznámka: Pokud byste chtěli načrtnout nosníkový systém od ruky, kliknutím na kartu Upravit | Vytvořit hranici systému nosníkůpanel Systém nosníkůNačrtnout systém nosníků otevřete panel Kreslit.
3. Na paletě Vlastnosti:
   • V poli Vzor vyberte Typ nosníku.
   • V poli Vzor pro Pravidlo rozvržení definujte požadavky na rozmístění systému nosníků.
   • Bude-li mít systém nosníků sklon nebo nebude rovnoměrný ve vztahu k rovině, vyberte možnost 3D.
   Poznámka: Pokud chcete, aby stěny konstrukce ve vašem projektu definovaly sklon 3D systému nosníků, na panelu Možnosti vyberte možnost Stěny definují sklon.
4. (Volitelné) Definujte popisky systému nosníků pro umístěný systém. Viz část Označení systému nosníků popisky při umístění.

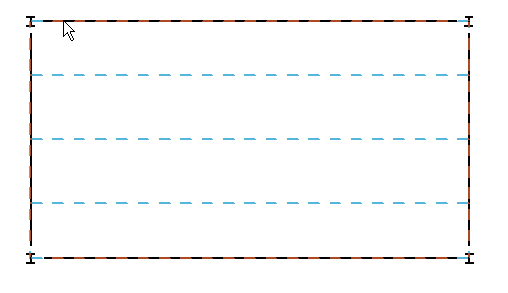

5. Přesuňte kurzor ke konstrukčním členům, kde byste chtěli přidat systém nosníků a kliknutím ho přidejte.

   Poznámka: Systém nosníků zarovná směr rovnoběžně s nejbližším vybraným konstrukčním prvkem.

V příkladu dole byste neměli provádět následující

• Přidat nosníkový systém, který se rozpíná nad více kvadranty. Protínající nosníky by neprotínaly systém nosník, jakékoli průsečíky mezi průvlaky a nosníky by se proto v takovém systému nosníků nezobrazily.
• Systém nosníků z kvadrantu do kvadrantu kopírujte a vkládejte, pokud se jejich plocha, tvar a počet podpor podstatně liší.

Informace o vlastnostech nosníkového systému najdete v části Vlastnosti typu nosníkového systému.
