Vytvoření 3D nosníkového systému

Je možné vytvořit neplanární nosníkové systémy, ve kterých je výška nosníku definována jejími čarami náčrtu.

3D nosníkový systém

Všimněte si, že kreslené čáry nosníku

• mohou definovat sklon, pouze pokud jsou vytvořeny pomocí nástroje Vybrat podpory.
• které mají jako podpěru nosník, vždy definují sklon.
• které mají stěnu jako svou podpěru, mají vlastnost Definuje sklon, kterou lze upravit. Výchozí hodnota je ano.

Výška konce nosníku v nosníkovém systému je určena takto:

• Jestliže se konec nosníku napojuje na čáru náčrtu, která definuje sklon, nosník je připojen k horní části asociované podpěry.

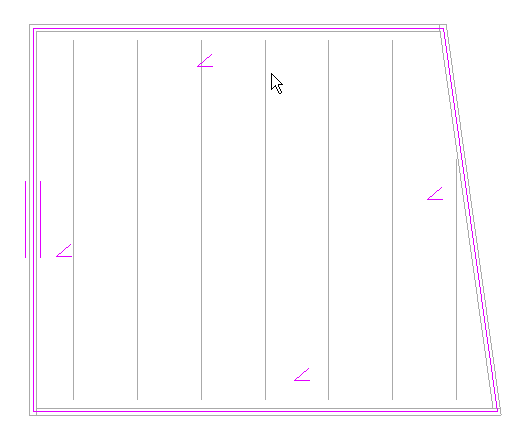

  Definujte sklon

• Jestliže čára náčrtu nedefinuje sklon, pak konec nosníku pozvednut na rovinu definovanou koncovými body dvou nejbližších čar náčrtu, které definují sklon.


  Nosníkový systém povýšený dvěma nejbližšími čarami náčrtu

• Pokud v náčrtu nejsou žádné čáry, které definují sklon, nosníkový systém se chová jako 2D nosníkový systém.

Přidání 3D systému nosníků

1. Klikněte na kartu Strukturapanel StrukturaSystém nosníků.
2. Na paletě Vlastnosti vyberte v poli Vazby možnost 3D.
