Přepsání hodnoty trvalé kóty nebo ekvivalentního textového popisku

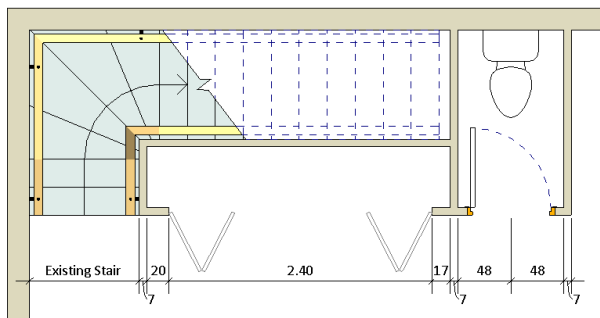

Hodnotu trvalé kóty nebo ekvivalentní textový popisek (EQ) lze nahradit vlastním textem, jak je znázorněno na následujícím obrázku.

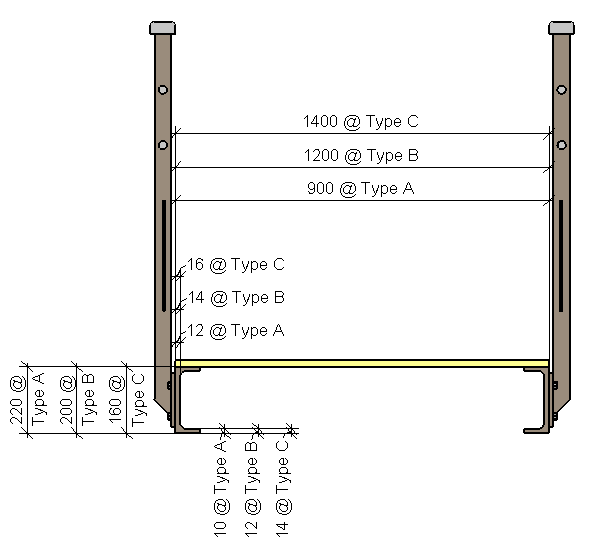

Hodnotu kóty můžete rovněž nahradit variantami v rámci třídy prvku, jak je znázorněno níže.

Nelze nahradit hodnotu trvalé kóty nebo ekvivalentní textový popisek (EQ) číselnou hodnotou.

Přepsání hodnoty kóty nebo ekvivalentního textového popisku

  1. Na kreslicí ploše vyberte kótu, kterou chcete upravit.
  2. Klikněte na hodnotu kóty nebo ekvivalentní textový popisek.
  3. V dialogu Text kóty vyberte v poli Hodnota kóty možnost Nahradit textem.
  4. Do textového pole zadejte text, který chcete zobrazit.
  5. Volitelně zadejte text do textových polí Nad a/nebo Pod.
  6. Klikněte na tlačítko OK.
