Bokorys, řez nebo detailní pohled můžete oříznout na vzdálené rovině ořezání. Tuto funkci je možné spustit pomocí parametru Vzdálené ořezání u pohledu. Vzdálená rovina ořezání je definována pomocí parametru Odsazené vzdáleného ořezání.
Příklad

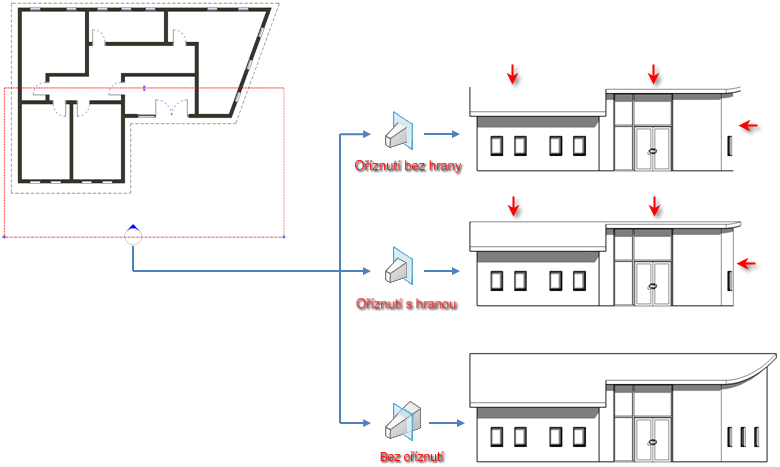

Na následujícím obrázku je ukázána rovina oříznutí tohoto modelu a výsledné reprezentace výsledného pohledu půdorysu pro možnosti parametru Vzdálené ořezání (Ořez bez linie, Ořez s linií a Bez ořezu).
Při oříznutí bokorysu, řezu nebo detailního pohledu pomocí vzdálené roviny ořezání nejsou ovlivněny prvky se symbolickou reprezentací v určitých pohledech (například konstrukční nosníky) a rodiny, u nichž neexistuje možnost ořezání vloženými. Tyto položky se zobrazí a nejsou oříznuty.
Tato vlastnost nemá žádný vliv na tisk.
Oříznutí pomocí roviny zadního ořezání
- V Prohlížeči projektu klikněte pravým tlačítkem myši na pohled, který chcete oříznout pomocí vzdálené roviny ořezání, a klikněte na příkaz Vlastnosti.
Druhou možností je kliknout pravým tlačítkem myši na pohled, který je na kreslicí ploše aktivní, a kliknout na příkaz Vlastnosti pohledu.
- Na paletě Vlastnosti vyhledejte parametr Zadní ořezání.
Parametr Vzdálené ořezání je k dispozici u bokorysných pohledů, pohledů řezu a detailních pohledů. Chcete-li tento parametr použít v detailním pohledu, zadejte u parametru Nastavení vzdáleného ořezání hodnotu Nezávislé.
- Ve sloupci Hodnota klikněte na příslušné tlačítko.
Zobrazí se dialog Vzdálené ořezání.
- V dialogu Vzdálené ořezání vyberte některou možnost a klikněte na tlačítko OK.
- Zadáním hodnoty parametru Odsazení zadního ořezání určete místo, kde bude pohled ořezán, pokud je aktivní vlastnost Zadní ořezání.
