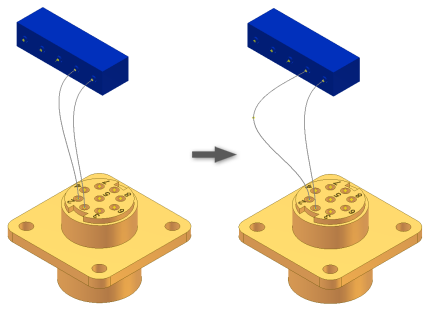

Vorgabegemäß werden Drähte und Kabeldrähte mit natürlicher Krümmung zwischen den Pins, an die sie angeschlossen sind, erstellt. In einigen Fällen ist diese Krümmung nicht geeignet oder die Drähte und Kabeldrähte haben keine natürliche Krümmung. Steuern Sie die Form, indem Sie Drahtarbeitspunkte an folgenden Stellen hinzufügen und anpassen:
- Drähte und Kabeldrähte ohne Route
- Drahtenden und Kabeldrahtenden
Sie können Kabeln oder übrigen Kabeldrähten keine Arbeitspunkte hinzufügen.
Anmerkung: Alle Arbeitspunkte auf Drähten und Kabeldrähten werden gelöscht, wenn ein Routing durchgeführt wird. Daher wird empfohlen, Arbeitspunkte erst nach dem erstmaligen Routen des Drahts oder Kabeldrahts hinzuzufügen.
Nachdem die Arbeitspunkte hinzufügt wurden, können Sie ihre Positionen und Versatzwerte anpassen, bis die benötigte Form erzielt wird.
