Hinzufügen einer Bohrung

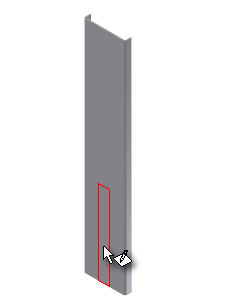

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Skizze 2D-Skizze erstellen , oder klicken Sie mit der rechten Maustaste, und wählen Sie 2D-Skizze im Markierungsmenü. Wählen Sie anschließend die in der folgenden Abbildung gezeigte Fläche aus.

2. Richten Sie die Ansicht ggf. mit den Befehlen Ansichtswürfel oder Ansichtsfläche so aus, dass die Skizze direkt angezeigt wird.
3. Klicken Sie auf Registerkarte Skizze Gruppe Zeichnen Punkt . Ziehen Sie diesen über den projizierten Ursprungspunkt und dann nach oben. Hierdurch wird eine gestrichelte Linie angezeigt. Diese kennzeichnet, dass der platzierte Punkt am Ursprungspunkt ausgerichtet ist:

4. Klicken Sie, um den Punkt zu platzieren.
5. Klicken Sie auf Registerkarte Skizze Gruppe Abhängig machen Bemaßung , oder klicken Sie mit der rechten Maustaste, und wählen Sie Allgemeine Bemaßung im Markierungsmenü. Platzieren Sie nun eine Bemaßung von 25 mm zwischen dem Punkt und der unteren Kante des abgewickelten Bauteils.

6. Stellen Sie die Skizze fertig, und verlassen Sie die Skizzierumgebung.
7. Klicken Sie auf Registerkarte Blech Gruppe Ändern Bohrung , und platzieren Sie eine Bohrung mit einem Durchmesser von 5 mm mit dem Ausführungstyp Durch alle auf dem skizzierten Punkt.

Im nächsten Schritt ordnen Sie die Bohrung an.
