Beenden des Abwicklungselements

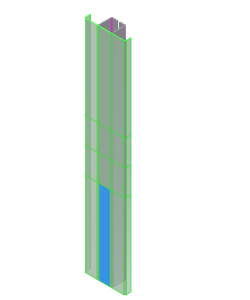

  1. Wählen Sie die zweite 90 Grad-Biegung aus, wie in der folgenden Abbildung dargestellt.

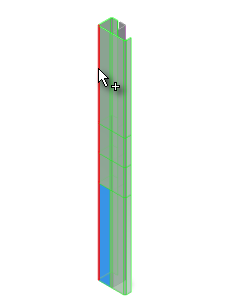

    Nach der Auswahl wird eine Vorschau der abgewickelten Biegung angezeigt:

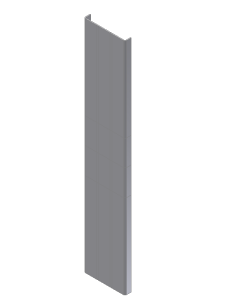

  2. Klicken Sie im Dialogfeld Abwickeln auf OK, um die zwei Biegungen wie in der Vorschau dargestellt abzuwickeln und das Dialogfeld zu schließen. Das Modell sollte nun der folgenden Abbildung entsprechen.

Diese Schritte sind zum Hinzufügen der Bohrungen (nächster Schritt) zwar nicht erforderlich, sie veranschaulichen jedoch das Hinzufügen eines Abwicklungselements, um gerade Biegungen abzuwickeln.

Beachten Sie, dass im Element-Browser nun zwei Abwicklungselemente angezeigt werden: eines für die Abwicklung der beiden Konturrollen und eines für die Abwicklung der beiden geraden Biegungen.

Als Nächstes fügen Sie eine Bohrung hinzu und ordnen diese so an, dass sie die (jetzt ebenen) Flächen der Konturrollenelemente schneidet.
